ArcGlide THC
Betriebsanleitung
2-39
INSTALLATION
Teile-Nummer
Länge
223212
3,0 m
2232222
6,0 m
223119
7,5 m
223223
10,5 m
223008
15,0 m
223099
23,0 m
223100
30,5 m
223101
45,5 m
223102
61,0 m
Stiftnummer* Signalname
1
TX + (Daten übertragen +)
2
TX – (Daten übertragen –)
3
RX + (Daten empfangen +)
4
Nicht angeschlossen
5
Nicht angeschlossen
6
RX – (Daten empfangen –)
7
Nicht angeschlossen
8
Nicht angeschlossen

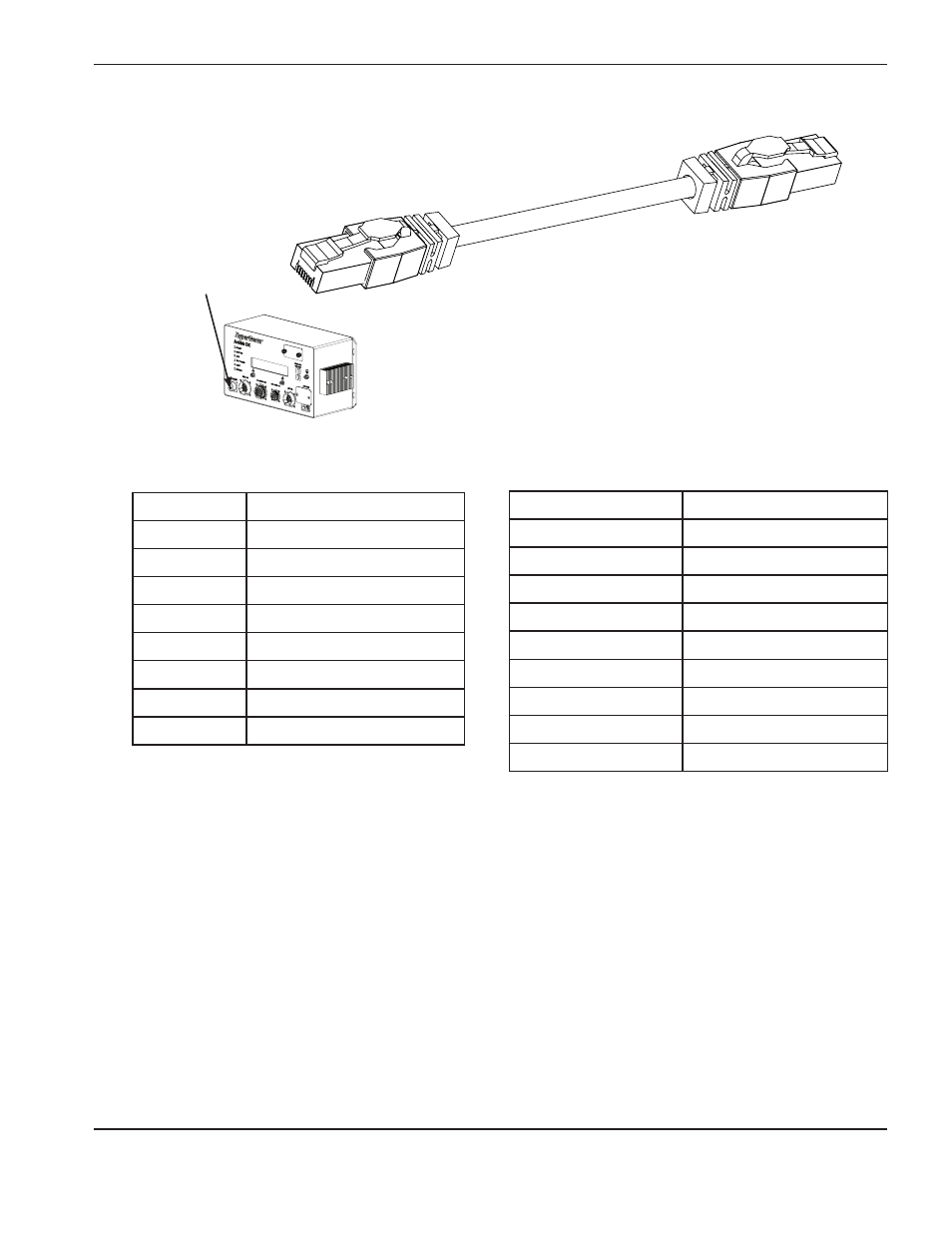

Hypernet- und HMI-Schnittstellenkabel
Schließen Sie dieses Ende
an die ArcGlide-HMI an.
Schließen Sie
dieses Ende am
Steuermodul oder
Ethernet-Switch an.
In einer Hypernet- oder einer gemischten Konfiguration, in der es
mehrere Hypernet-Bereiche gibt, verwenden Sie diese Kabel, um
die Komponenten des Systems am Ethernet-Switch anzuschließen.
Wenn Sie ein Ethernet-Kabel eines anderen Anbieters verwenden,
stellen Sie sicher, dass es ein standardmäßiges, abgeschirmtes
RJ-45-Kabel (Cat-5e) ist.
* Stiftnummern sind an beiden Enden des Kabels dieselben.
