ArcGlide THC
Betriebsanleitung
4-3
Wartung
Einführung
Hypertherm geht davon aus, dass es sich bei dem Wartungspersonal, das die tests zur Fehlerbeseitigung
vornimmt, um qualifizierte Elektronik-Servicetechniker handelt, die mit elektromechanischen
Hochspannungsanlagen gearbeitet haben.Es wird außerdem davon ausgegangen, dass Kenntnisse über die
Techniken zur abschließenden Eingrenzung von Fehlern vorhanden sind.
Zusätzlich zur technischen Qualifikation muss das Wartungspersonal alle tests unter Berücksichtigung
der Sicherheit vornehmen. Informationen zu den Vorsichtsmaßnehmen im Betrieb und den Formaten von
Warnungen enthält das Kapitel Sicherheit.
routinemäßige Wartung der Höhenverstellung
Für das Steuermodul und die HMI ist keine routinemäßige Wartung erforderlich.
Die Lager der Kugelspindel an der Höhenverstellung haben eine Dauerschmierung und müssen unter normalen
Bedingungen im Rahmen der Wartung nicht geschmiert werden.
Fahrschlitten
Der Fahrschlitten auf der Schiene der ArcGlide-Höhenverstellung erfordert eine Schmierung in regelmäßigen Intervallen,
die auf der Anzahl der Betriebsstunden oder der Distanz basieren, die der Schlitten fährt.
Der Schlitten sollte unter normalen Betriebsbedingungen alle 500 Betriebsstunden geschmiert werden. Der Parameter
„Total Lifter Operation Hours“ (Gesamtbetriebszeit der Höhenverstellung) auf Bildschirm 12 des Steuermoduls zeichnet
die Betriebsstunden auf.
So schmieren Sie den Fahrschlitten:
1. Entfernen Sie die Seitenabdeckungen, um auf den Fahrschlitten zuzugreifen.

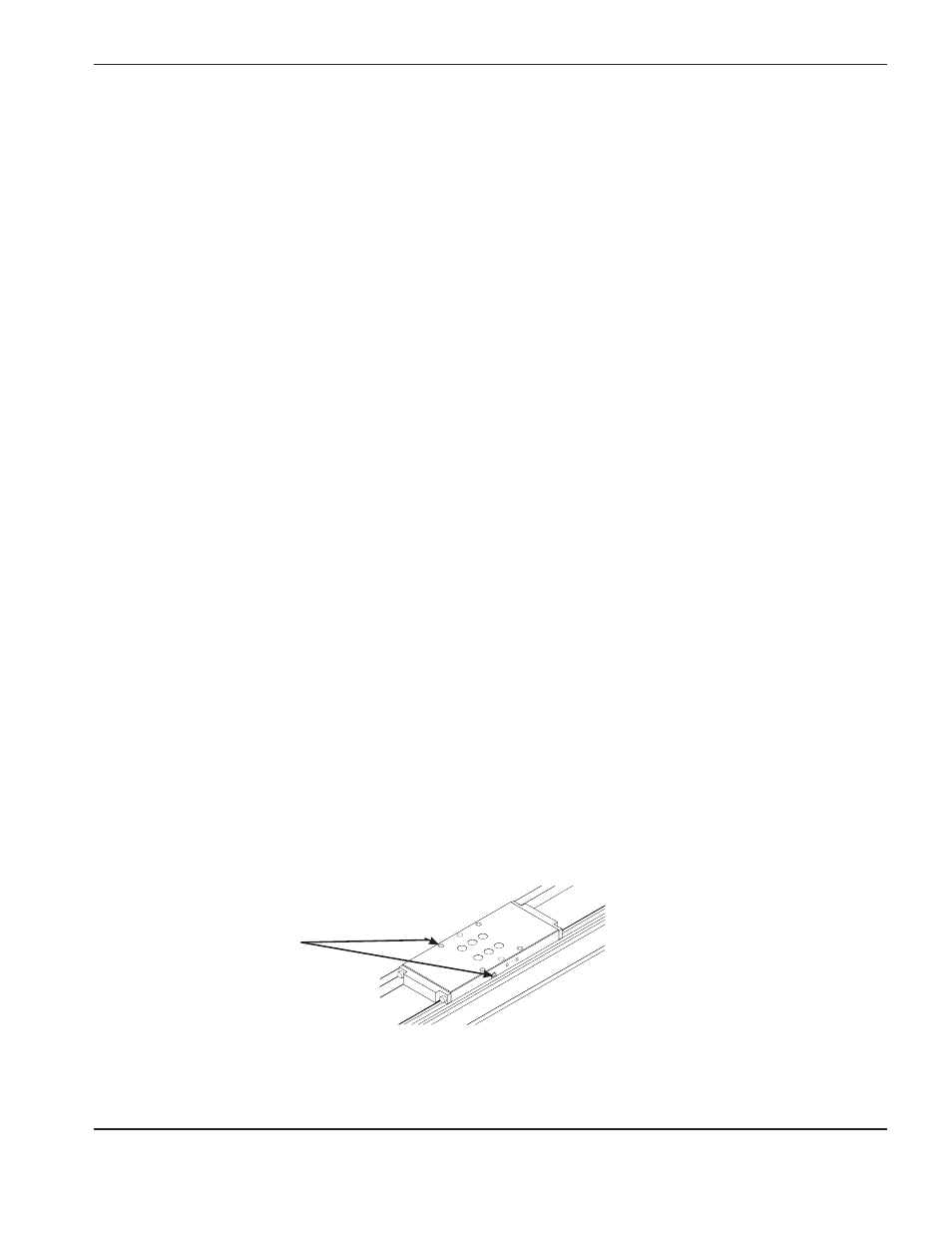

2 Suchen Sie die Trichterschmiernippel (DIN 3405-D3) auf beiden Seiten des Fahrschlittens, wie in der folgenden
Abbildung gezeigt.
3. Laden Sie eine kleine Schmierpresse mit einem Nadeltypadapter mit Lithiumfett (KP2K, empfohlen wird
Konsistenzklasse NLGI 2*).
4. Injizieren Sie 0,7 g des Fetts in einen Schmiernippel. Es ist nicht erforderlich, den Fahrschlitten auf beiden Seiten
zu schmieren.
* Um mit einer Handpresse zu schmieren, wiegen Sie die Menge Fett für jeden Pressdruck ab.
Schmiernippel
Schmiernippel
