ArcGlide THC
Betriebsanleitung
INSTALLATION

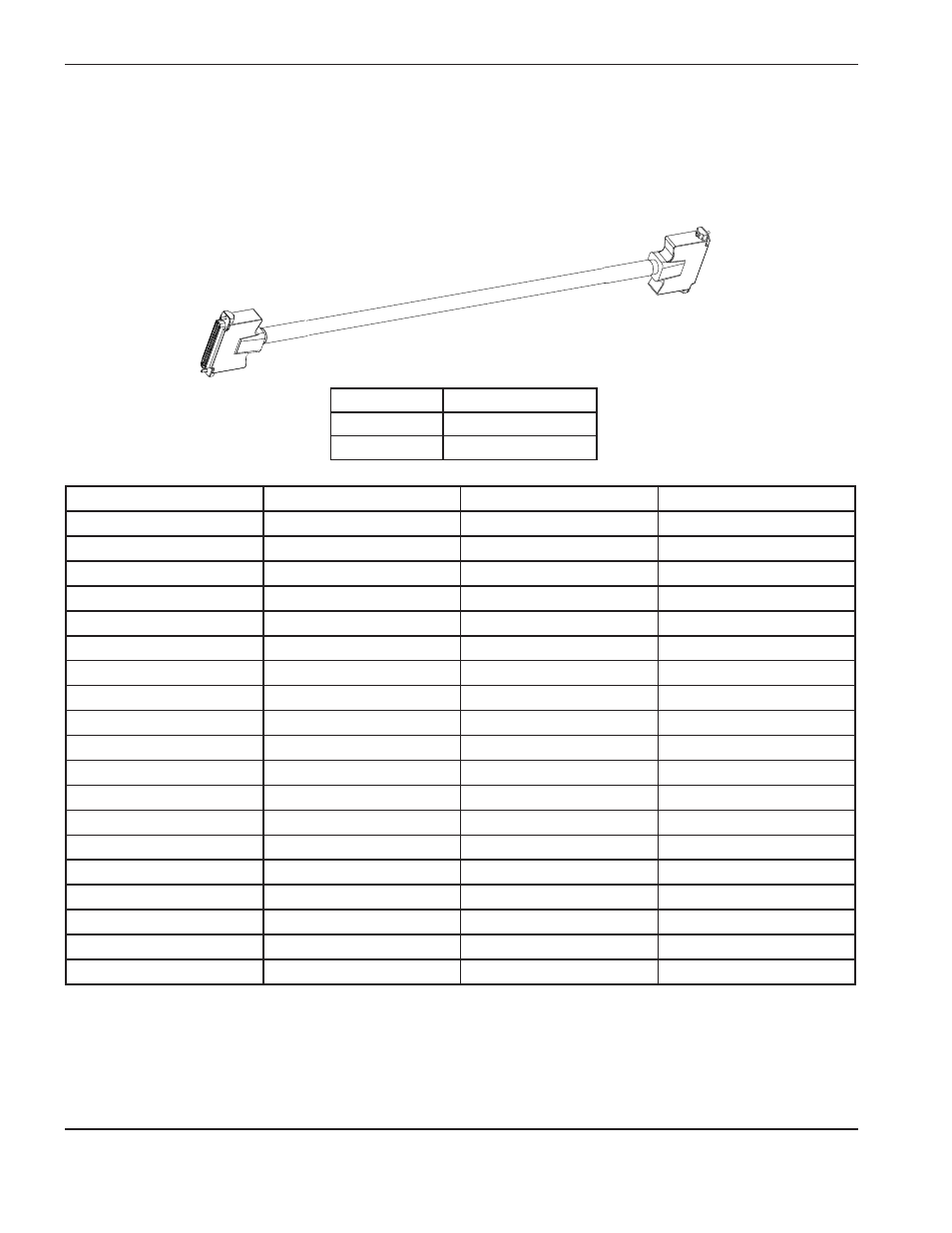

Serielles Plasmaschnittstellenkabel
Dieses Kabel verbindet die ArcGlide-Plasmaschnittstellen-Baukarte und Steuerbaukarte in der Plasmaanlage.
Verwenden Sie dieses Kabel, wenn serielle Kommunikation von der ArcGlide-Brennerhöhensteuerung zur
Plasmaanlage erfolgt.
Teile-Nummer Länge
123760
4,096 V
123209
1,5 m
Stiftnummer
Signal
Stiftnummer
Signal
1
HPR RX –
20
HPR Rx +
2
HPR TX –
21
HPR Tx +
3
RS422 gemeinsam
22
HPR eingeschaltet
4
Masseanschluss
23
Bewegung
5
Masseanschluss
24
Fehler
6
Masseanschluss
25
Fehler beim Herunterfahren
7
Masseanschluss
26
HPR NR
8
Nicht angeschlossen
27
Nicht angeschlossen
9
Nicht angeschlossen
28
Nicht angeschlossen
10
Nicht angeschlossen
29
Nicht angeschlossen
11
Nicht angeschlossen
30
Nicht angeschlossen
12
Ecke A
31
Ecke B
13
Lochstechen A
32
Lochstechen B
14
Halten A
33
Halten B
15
Plasmastation Relais A
34
Plasmastation Relais B
16
Fern-Ein A
35
Fern-Ein B
17
Nicht angeschlossen
36
Masseanschluss
18
Masseanschluss
37
HPR-Plasma
19
Nicht angeschlossen
38
Masseanschluss
