November 2014 Softwarebeschreibung 105
5.5.4.2 Funktion Closed Loop
Das Messgerät muss mit der ATS-Software automatisch über die ID verbunden werden!
 Funktion Closed Loop anklicken.
Über einen Signalsplitter (im Beispiel ein Service Adapter SA 100, ID 363706-01) wird die
Datenkommunikation zwischen Steuerung (TNC/NC) und Messgerät „abgehört“. Der
Messgerätekreis bleibt dabei geschlossen, die Maschinenachse kann weiterhin über die
NC-Steuerung verfahren werden.
Voraussetzung:
Das „Mithören“ ist nur bei rein seriellen Schnittstellen (EnDat 21 und 22, Fanuc, Mitsubishi)
möglich. Die Folgeelektronik muss die Diagnosefunktion unterstützen! Die Diagnosefunktion
der Folgeelektronik (TNC-Steuerung) muss aktiviert sein!
Die folgenden beiden Bilder zeigen zwei Beispiele der Closed Loop-Anzeige. (Weitere Anzeigen
sind möglich.)

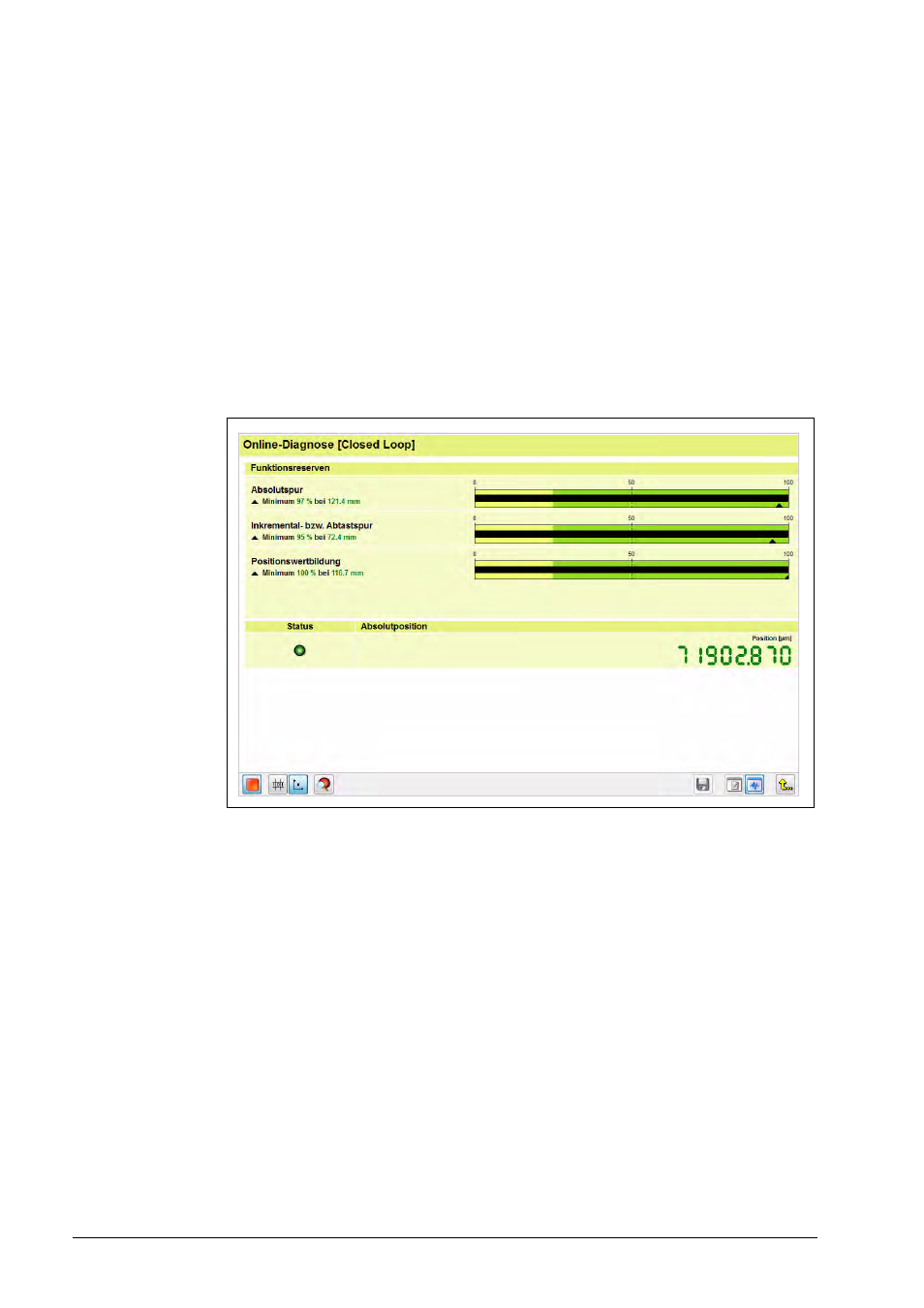

Bild 1: Funktionsreserve
