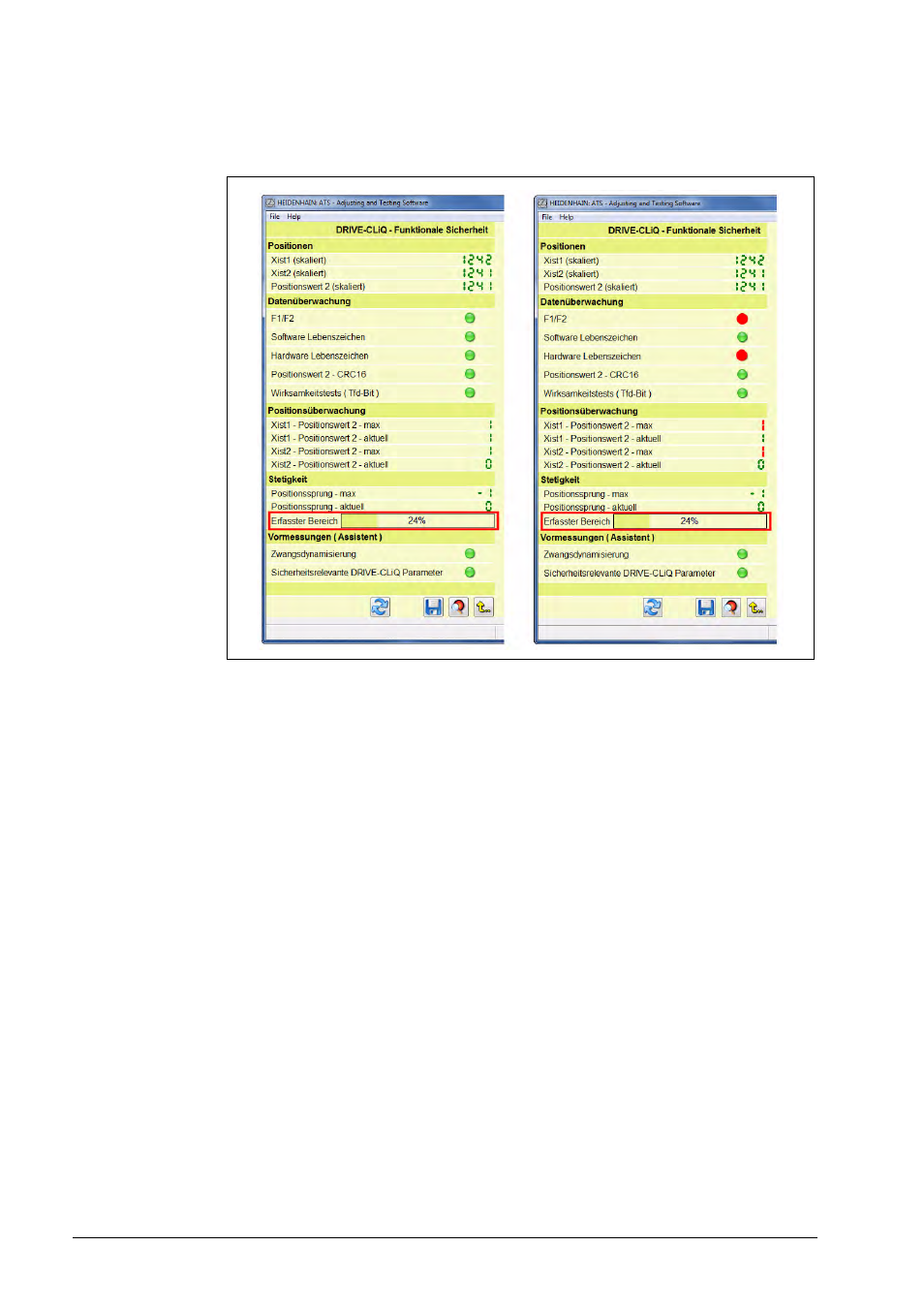

Auswertung der Stetigkeitsprüfung:
Grüne Anzeigen (Zahlenwerte und „LED“) = Prüfung bestanden
Rote Anzeigen (Zahlenwerte und „LED“ = Prüfung nicht bestanden
Positionen XIST1 (skaliert), XIST2 (skaliert), Positionswert 2 (skaliert):
Die Anzeige wird auf die für die Prüfung erforderliche Auflösung (sicherheitsrelevante
Auflösung) umgerechnet und reduziert.
Datenüberwachung:
F1/F2
Geberinterne Positionsfehler-Bit
Software Lebenszeichen
Lebenszeichen, durch die Software des Messgerätes generiert
Hardware Lebenszeichen
Lebenszeichen, durch die Hardware des Messgerätes generiert
Positionswert 2 CRC16
Die vom Abtast-ASIC des Messgerätes erzeugte Position 2 wird im Messgerät durch einen
zusätzlichen CRC abgesichert.
Wirksamkeitstests (Tfd-Bit)
Überwachungsbit (Tfd entspricht „test failed“), das anzeigt, dass die Provokation eines
Fehlers im Rahmen des Wirksamkeitstests fehlgeschlagen ist.
Positionsüberwachung:
Xist1 - Positionswert 2
Vergleich zwischen Inkrementalposition und redundanter Absolutposition
Xist2 - Positionswert 2
Vergleich zwischen Absolutposition und redundanter Absolutposition
Max bzw. aktuell
Anzeige des Maximalwertes bzw. des aktuellen Wertes
Stetigkeit:
Es wird die Stetigkeit der Positionen überwacht. Der maximal erlaubte Positionssprung ist „1“.
Es werden der maximale und der aktuelle Wert angezeigt.
