HEIDENHAIN Benutzer-Handbuch ATS-Software

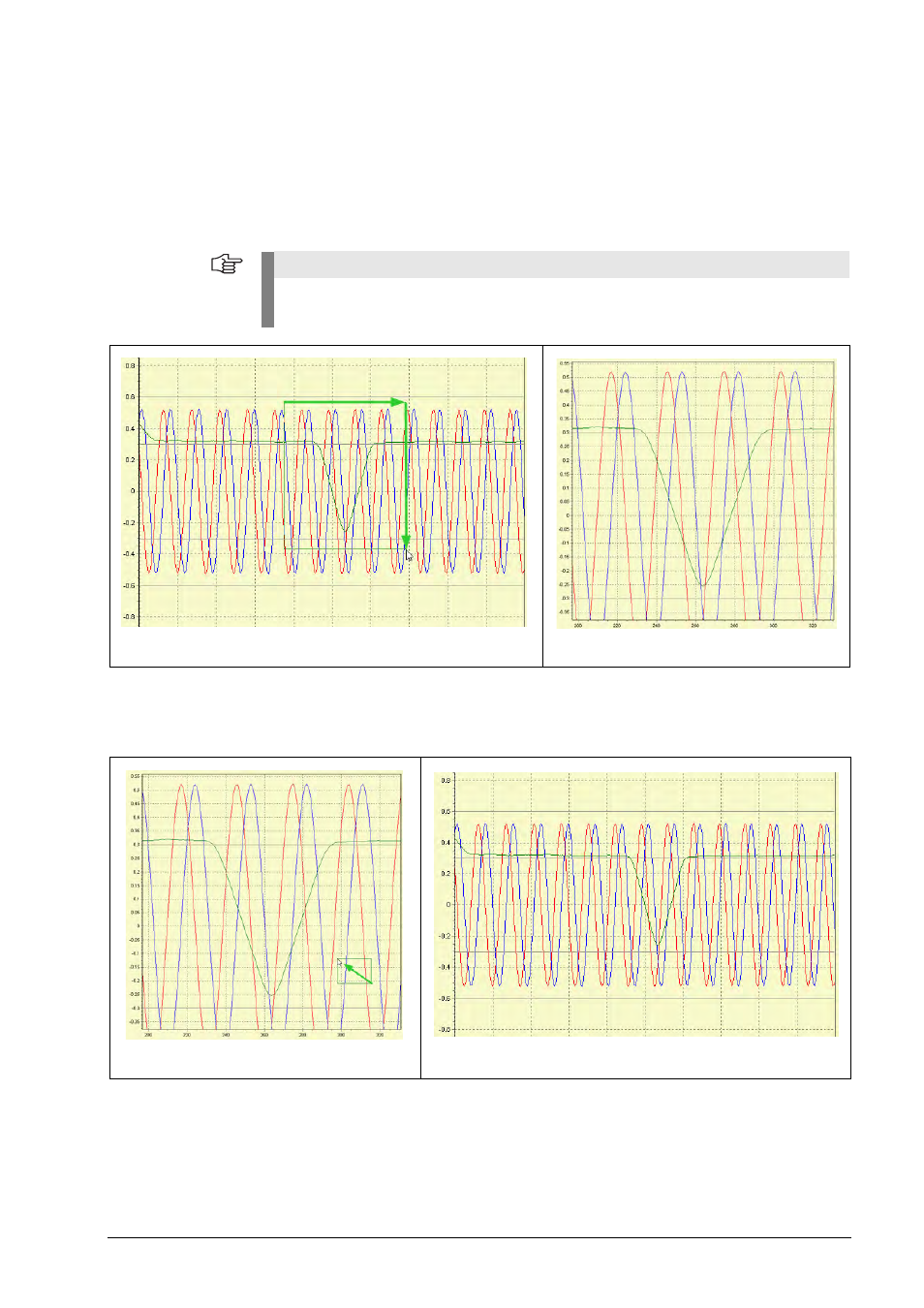

6.2.5 Zoomfunktion für Oszilloskop
Die Oszilloskopanzeige weist eine Zoomfunktion auf, die über die linke Maustaste und Cursor
gesteuert wird.
Zoomen eines
Bildausschnittes
Mit gedrückter linker Maustaste ein Rechteck von links beginnend über den gewünschten
Bereich ziehen. Der Ausschnitt wird vergrößert dargestellt. Der vergrößerte Bereich kann
wiederholt gezoomt werden.
Zoom ausschalten
Mit gedrückter linker Maustaste den Cursor diagonal, von rechts unten nach links oben,
bewegen (ein kurzer Weg genügt, die Cursorposition spielt dabei keine Rolle); der
Ausgangsbildschirm wird angezeigt.
Hinweis
Zoomen ist in allen Oszilloskopbildschirmen möglich! Außerdem kann mit dem Mausrad der
Bildschirmausschnitt gescrollt werden.
Auswahl Zoombereich
Vergrößerter Bildausschnitt
Cursor diagonal von rechts nach links bewegen
Ausgangsbild
