198
HEIDENHAIN Benutzer-Handbuch ATS-Software
6.3.4 Prüffunktion Pegel
Oszilloskop-Anzeige TTL

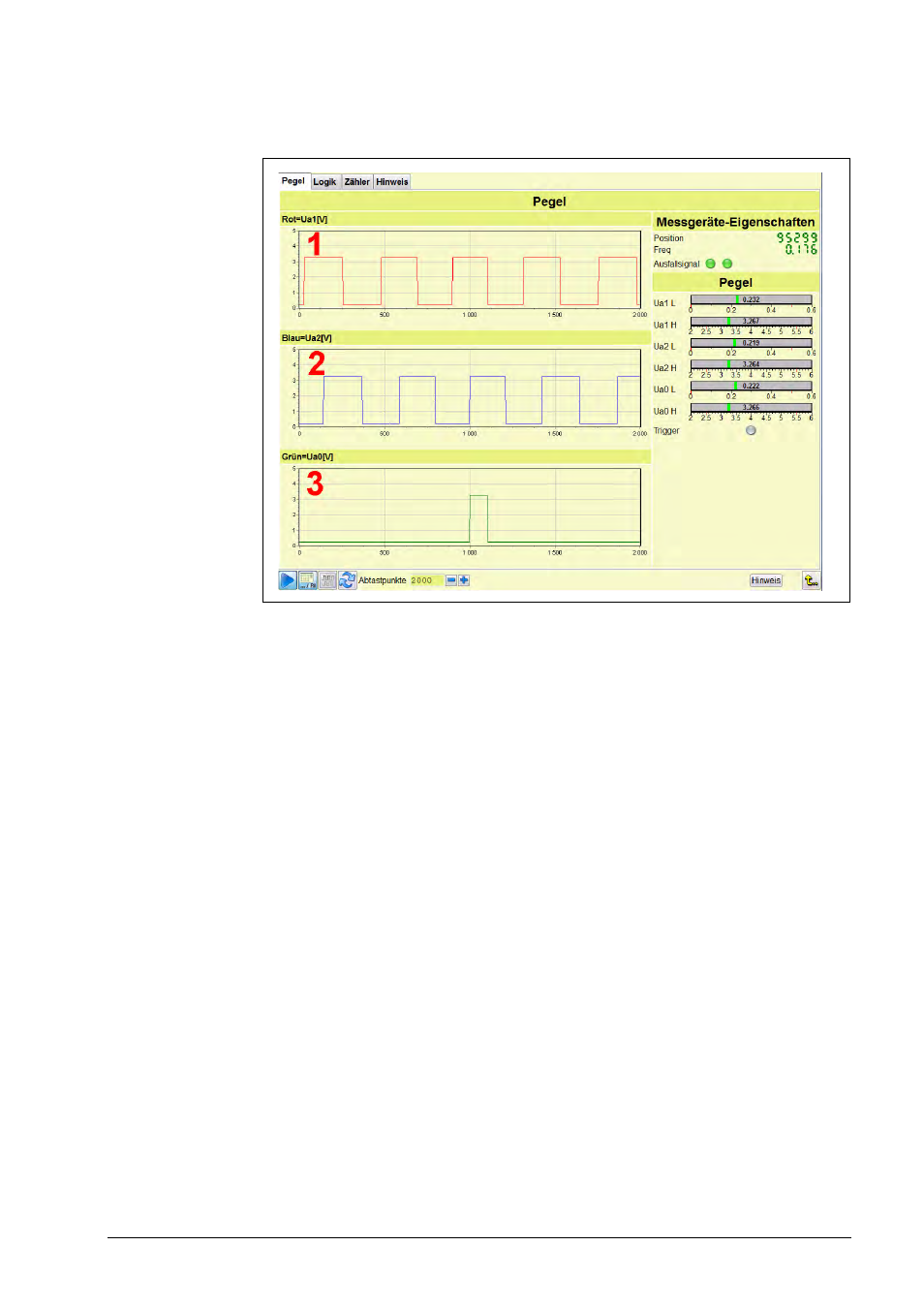

Im Bild ist der Startbildschirm mit drei Displayfeldern abgebildet, zusätzlich ist der Referenz-
markentrigger akiviert. Die Koordinatenachsen zeigen X = Zeit in [ms], Y = Spannung in [V].
Displayfeld 1
Ua1
Displayfeld 2
Ua2
Displayfeld 3
Ua0
