196 HEIDENHAIN Benutzer-Handbuch ATS-Software

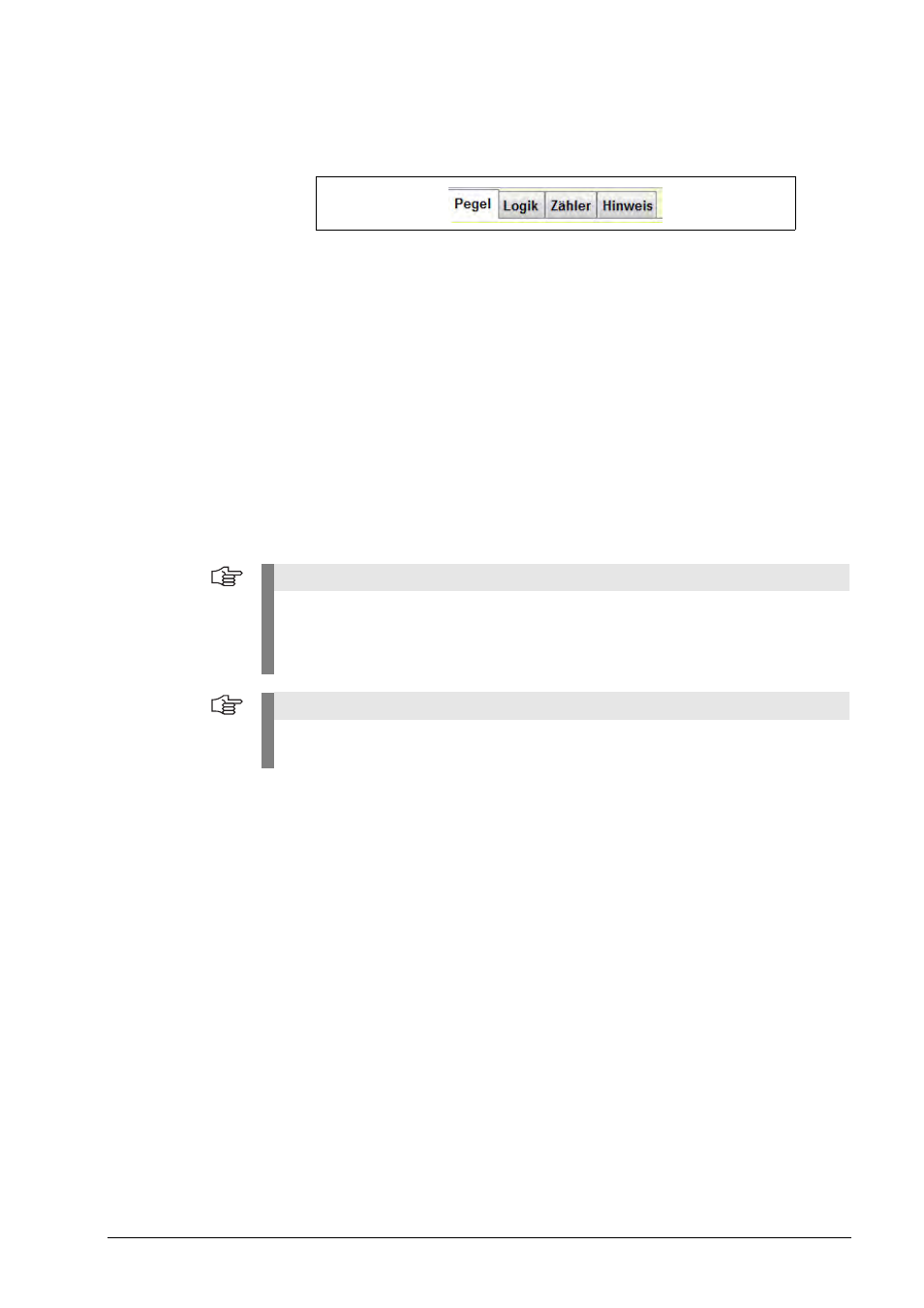

6.3.2 Bildschirmbeschreibung
Leiste für
Prüffunktionen
Pegel:  Oszilloskopanzeigen der TTL-/HTL-Signale
 Positions- und Frequenzanzeige
 Signalüberwachung
 Balkenanzeigen der TTL-/HTL-Signal-Parameter
 Bewertung der Pegel
Logik:  TTL-Messwertaufnahme mit sehr hoher Abtastrate (200 MS/s, nicht
veränderbar)
 Logik-Analyse der Pegel „0“ bzw. „1“ (keine Pegelmessung!)
 Tastverhältnismessung TV A / TV B und Phasenwinkelmessung
 Referenzsignal-Lage- und -Breite-Messung
 Messung des minimalen Flankenabstandes
Zähler:  Zählfunktionstest durch Zähler Start/Stop mit Referenzmarke. Funktion
wie bei Sinus-Ausgangssignalen 1 Vss und 11 µAss. Funktionsbeschrei-
bung siehe Kapitel “Prüffunktion Zähler” auf Seite 172.
Hinweis
Die Software zeigt an, wenn sie Probleme mit der Berechnung hat. Beispielsweise, wenn
Frequenzen zu hoch sind oder wenn bei der Referenzmarkenberechnung die Punkteanzahl
der Grafikerfassung zu gering ist, usw. Zusätzlich erscheint unten rechts vor der Hinweis-
taste ein gelbes Achtungsymbol.
Hinweis
Zur exakten Diagnose muss immer der gesamte Messbereich überprüft (abgefahren)
werden!
