162 HEIDENHAIN Benutzer-Handbuch ATS-Software

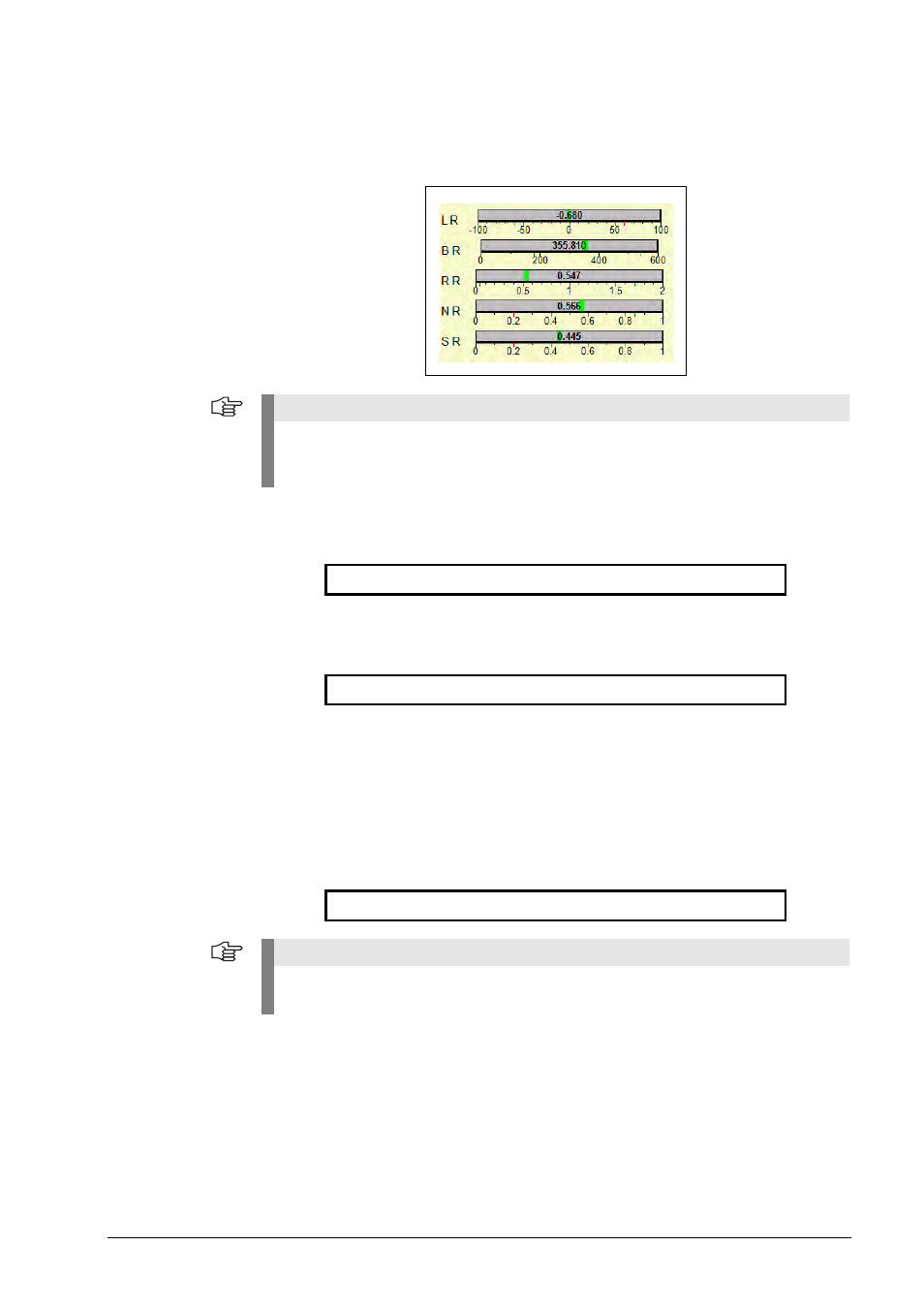

Bezeichnungen der Balkengrafik und Berechnungen des Referenzsignals
Folgende Angaben beziehen sich auf die Schnittstellenbeschreibungen und die darin
enthaltenen Signaldiagramme (siehe Kapitel “Schnittstellenbeschreibung” auf Seite 209).
L R:
Lage des Referenzimpulses
B R:
Breite des Referenzimpulses
R R:
Ruhewert H des Referenzimpulses
N R:
Nutzanteil G des Referenzimpulses
S R:
Schaltschwelle des Referenzimpulses
Hinweis
Die Balkenanzeige wechselt auf die Farbe Rot, wenn die Toleranzen überschritten werden!
Beachten Sie auch die roten Markierungsstriche in der Skalierung!
Die angegebenen Toleranzen sind HEIDENHAIN-Standardwerte.
Berechnung: K - L / 2
Berechnung: K + L
Berechnung: E / G
Hinweis
Bedeutung von K, L, E und G siehe folgende Signaldiagramme mit Bezeichnungen (1 Vss,
11 µAss).
