November 2014 Schnittstellenbeschreibung 213

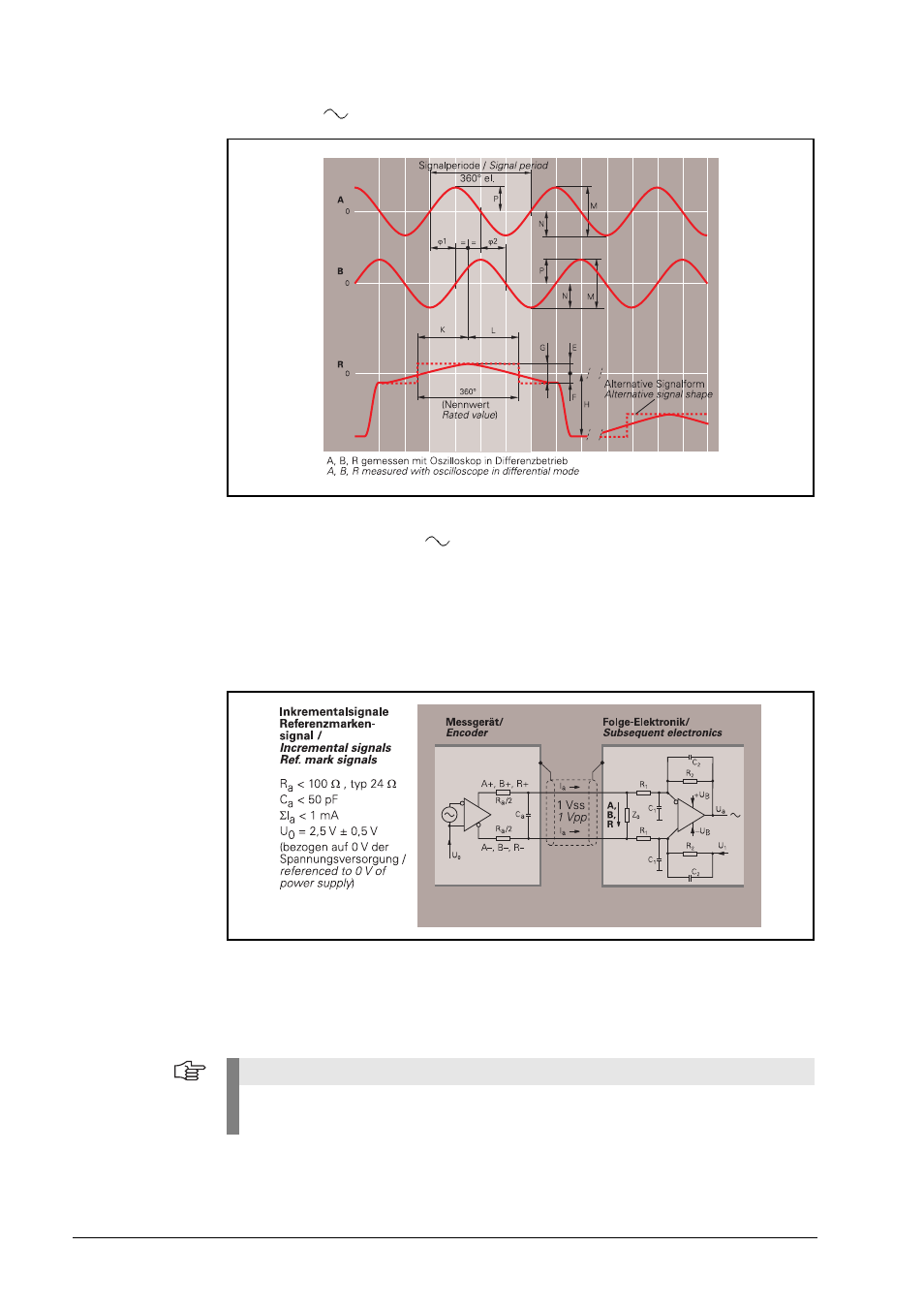

Signaldiagramm Inkrementalsignale 1 Vss
Empfohlene Eingangsschaltung der Folgeelektronik 1 Vss
Dimensionierung Operationsverstärker z. B. MC 34074; RC 4157
R
1
= 10 k
 und C
1
= 100 pF
R
2
= 34,8 k
 und C
2
= 10 pF
Z
0
= 120

U
B
=
 15 V
U
1
ca. U
0
3 dB-Grenzfrequenz der Schaltung
ca. 450 kHz
ca. 50 kHz mit C
1
= 1000 pF und C
2
= 82 pF
(empfohlen für Elektroniken, die sensibel auf elektromagnetische Störungen reagieren)
Ausgangssignale der Schaltung
U
a
= 3,48 Vss typ.
Verstärkung 3,48-fach
Hinweis
Diese Beschaltungsvariante reduziert zwar die Bandbreite der Schaltung, verbessert aber
damit deren Störsicherheit.
