HEIDENHAIN Benutzer-Handbuch ATS-Software

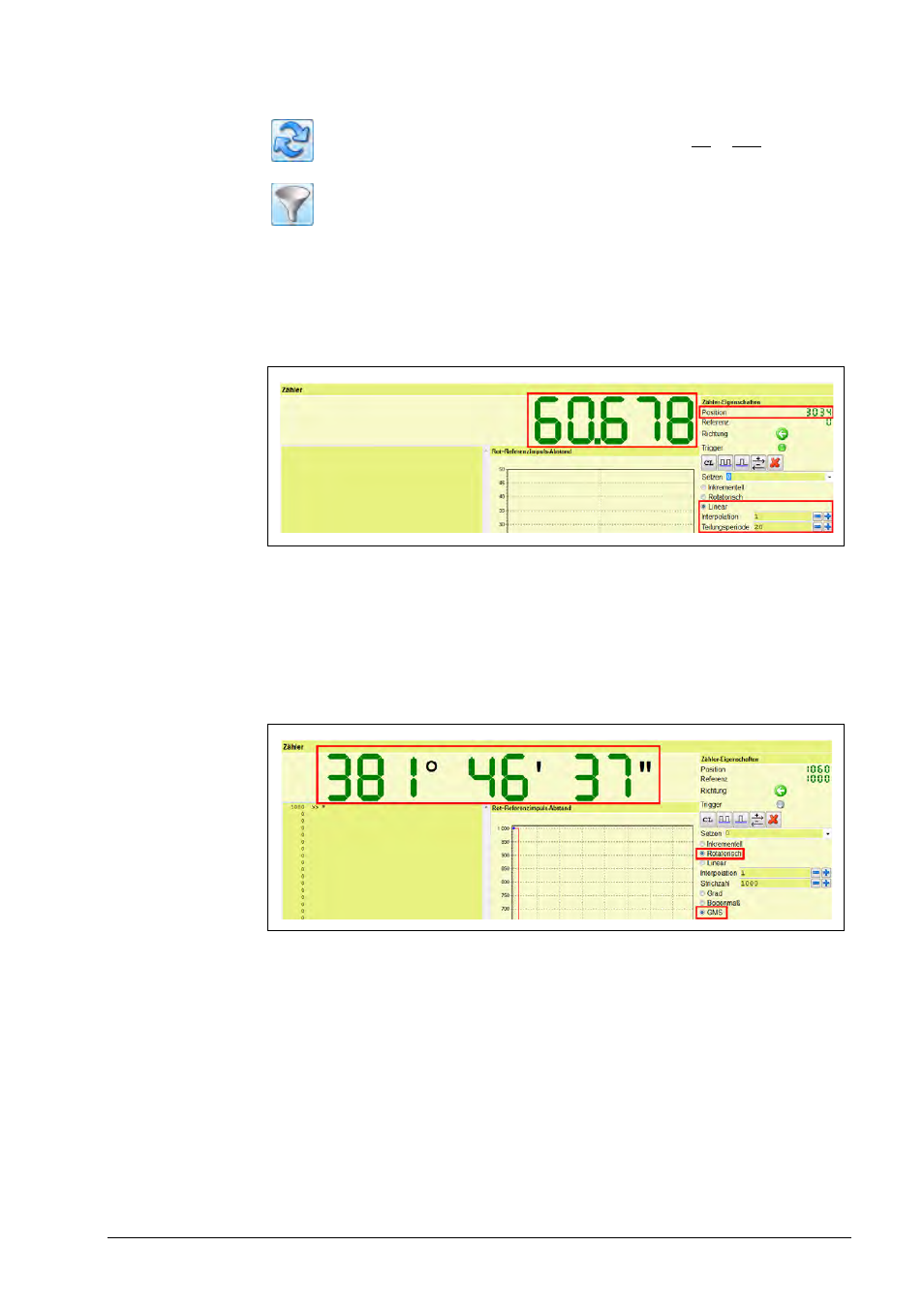

Inkrementell
Bei der Einstellung „Inkrementell“ werden immer die Striche (Teilungsperioden) gezählt und bei
beiden Anzeigen, Zähler und Position, gleich dargestellt.
Am Zähler können z. B. für Längenmessgeräte die Teilungsperiode und die Interpolation
angepasst werden.
Bei rotatorischen Messgeräten können ebenfalls die Interpolation und die Strichzahl eingestellt
werden. Zusätzlich kann die Zähleranzeige verändert werden:
Taste Reset = Zurücksetzen der Signalüberwachung (Signal Monitoring) und
„Hinweis“
Taste Filter (100 kHz) = Bandbreite des Eingangsverstärkers wird bedämpft.
Störsignale größer als 100 kHz werden unterdrückt.
Grad
Zählt eine Drehgeberumdrehung mit 360°
Bogenmaß
360° = 2
= 6,28 (Anzeige 6,28/Umdrehung)
GMS
Grad-Minuten-Sekunden-Ansicht (siehe Beispiel)
