210 HEIDENHAIN Benutzer-Handbuch ATS-Software
Referenzmarken-
signal Eine oder mehrere Signalspitzen I
0
Verbindungskabel

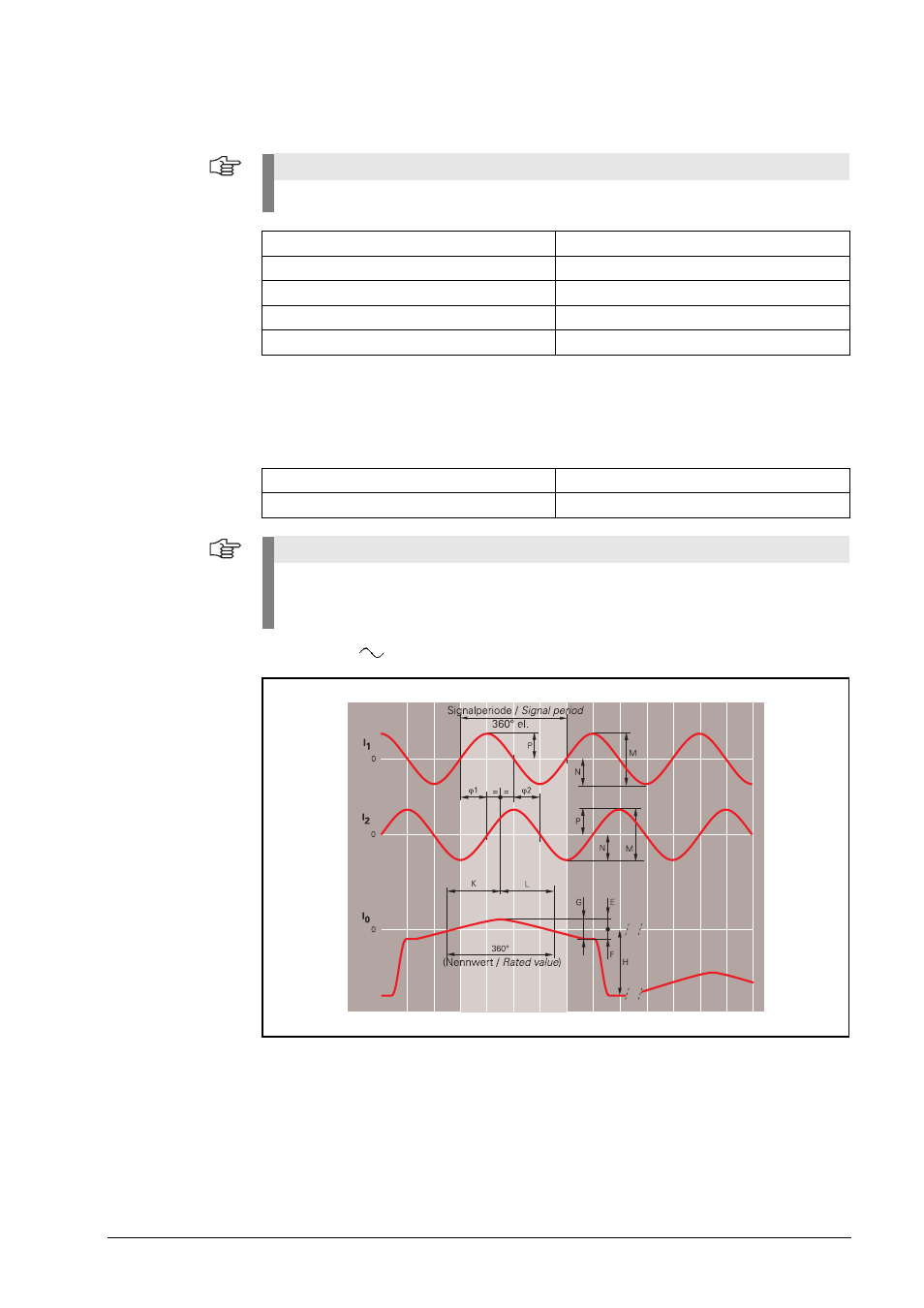

Signaldiagramm Inkrementalsignale 11 µAss
Hinweis
Ausgangssignale
Nutzanteil G* 2 bis 8,5 µA
Ruhewert H ca. 14 µA
Ruhewert ausgeblendet ca. 25 µA
Störabstand E, F min. 0,4 µA
Nulldurchgänge K, L 180°
 90° el.
* Alte LS-Baureihen
LS 50x; LS 80x (z. B. LS 503, LS 803)
Ie0 4 ... 15 µA
HEIDENHAIN-Kabel mit Abschirmung PUR [3(2 x 0,14 mm
2
) + (2 x 1 mm
2
)]
Kabellänge max. 30 m bei Kapazitätsbelag 90 pF/m
Hinweis
Die ATS-Software unterstützt nicht die höheren Signalpegel der älteren Längenmessgeräte-
Baureihen LS 50x (z. B. LS 503) und LS 80x (z. B. LS 803)! Diese Signalpegel können mit
dem Prüfgerät PWM 9 überprüft werden.
