November 2014 Inkrementale Messgeräte prüfen 161
Balkenanzeige
Referenzsignal Anzeige der Signal-Parameter und Toleranzen über Balkenanzeigen mit Toleranzmarkierungen.
Empfehlung:

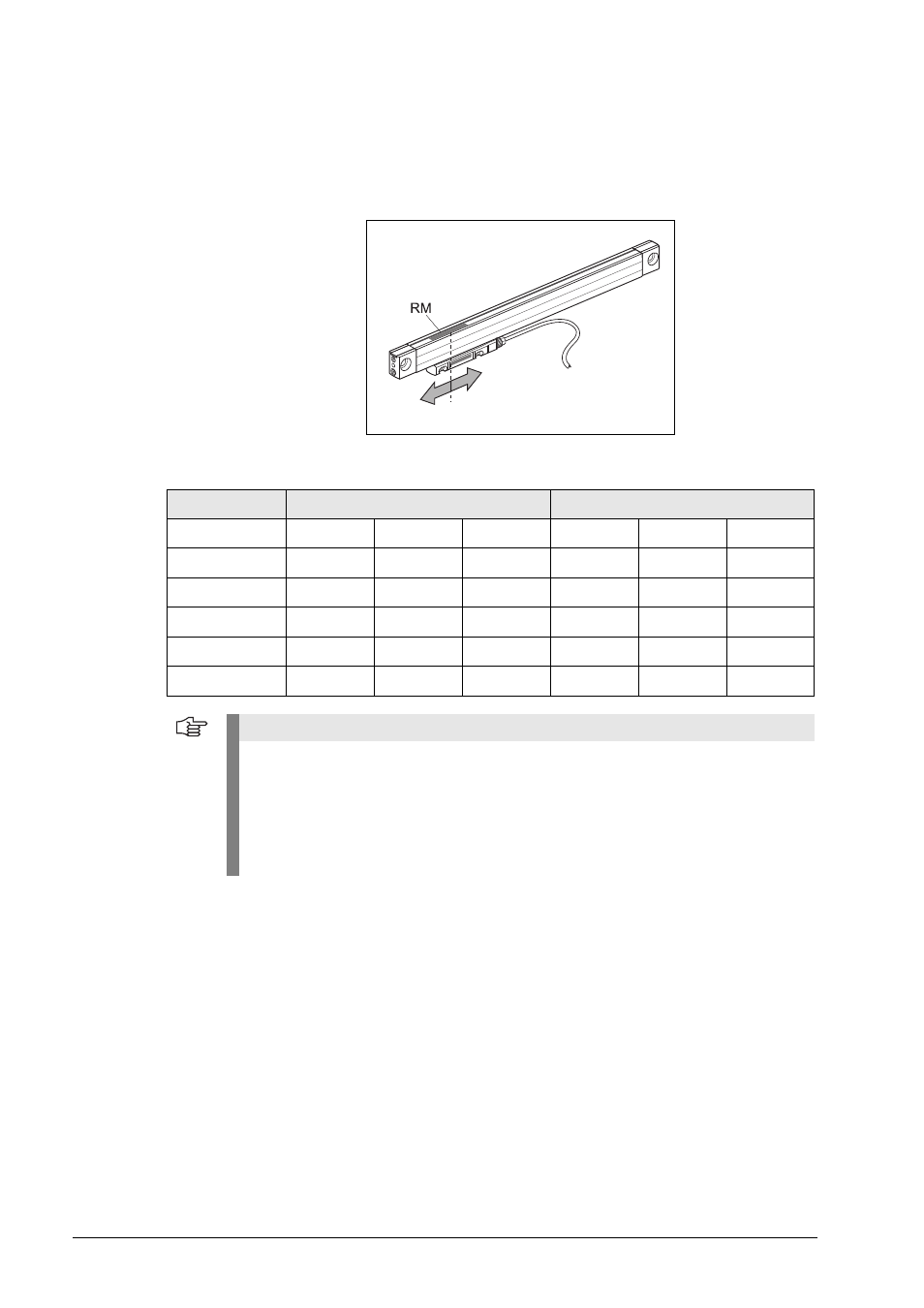

Die Referenzmarke(n) von beiden Seiten überfahren, bei abstandscodierten Messgeräten
Stichproben bzw. Prüfen in „fehlerhaften“ Bereichen.
Standard-Signalgrößen und Toleranzbereiche Referenzsignal
1 Vss 11 µAss
min. typisch max. min. typisch max.
L R - 60 0 + 60 - 60 0 + 60
B R 180° 360° 540° 180° 360° 540°
R R 0,04 V - 1,7 V 0,4 µAss - 25 µAss
N R 0,2 V - 0,85 V 0,2 V - 0,85 V
S R 0,2 - 0,8 0,2 - 0,8
Hinweis
Die angegebenen Toleranzen sind HEIDENHAIN-Standardwerte!
Messgeräte hoher Genauigkeit (z. B. Winkelmessgeräte), für große Temperaturbereiche
(z. B. Antriebsgeber), oder für hohe Drehzahlen haben evtl. geänderte Grenzwerte.
Bitte beachten Sie immer die Originaldokumentation der zu prüfenden Messgeräte
(Montageanleitung).
Kontaktieren Sie im Zweifelsfall die HEIDENHAIN-Helpline (siehe Kapitel “Kontakte” auf
Seite 243).
