November 2014 Softwarebeschreibung 57
Erst nach Überfahren der Referenzmarke beziehen sich die absoluten Positionswerte auf diesen
festen Bezugspunkt.
Die Statusanzeige „Ref.marke“ wechselt nach Erkennen der Referenzmarke auf die Farbe Gelb.
Die Anzeige „Warnungen“ bleibt auf Rot und muss manuell zurückgesetzt werden.

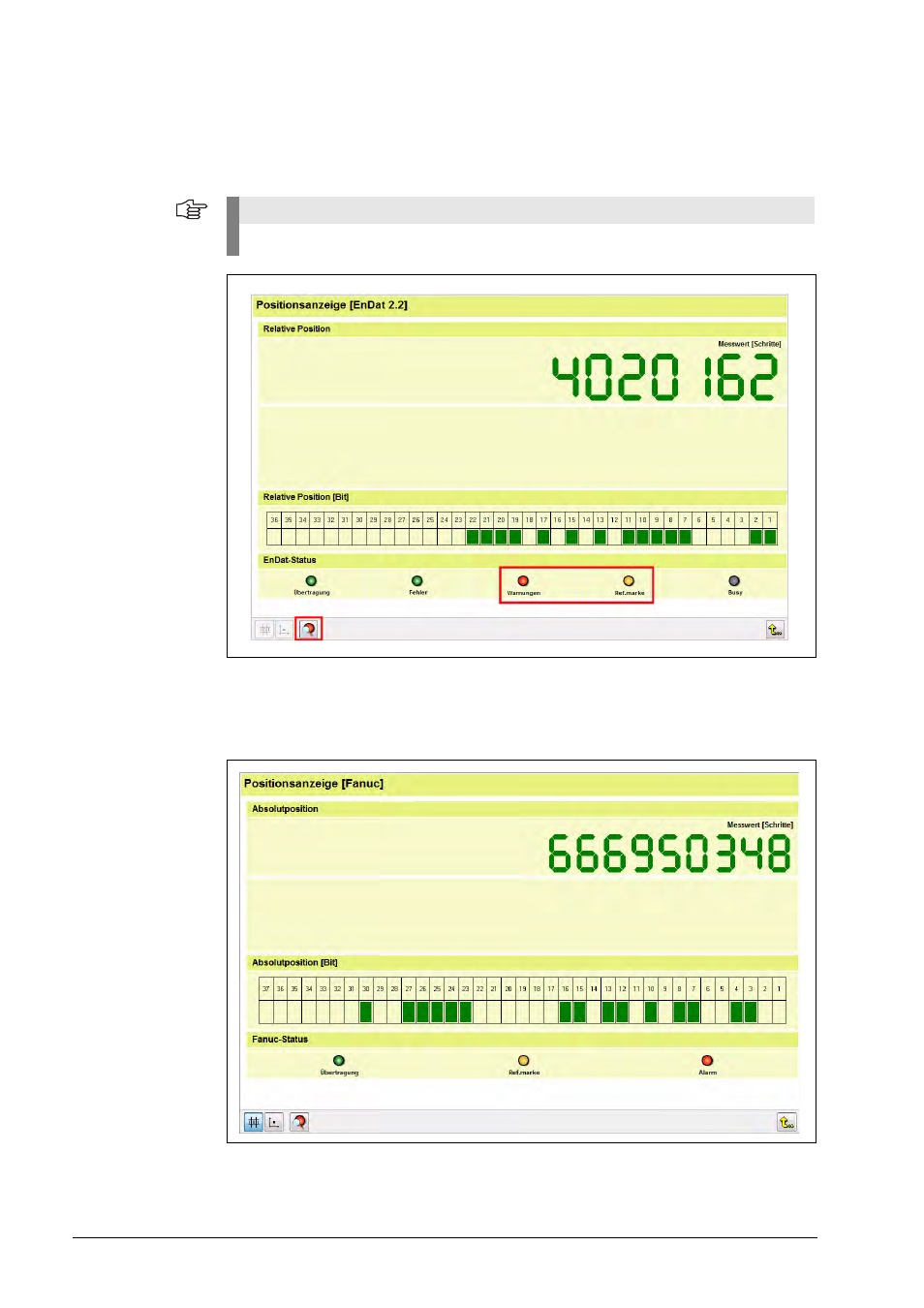

Positionsanzeige bei angeschlossener EIB 192 mit Fanuc-Schnittstelle.
Vorgehensweise wie EnDat; hier muss die Anzeige „Alarm“ manuell zurückgesetzt werden.
Hinweis
Erst nach dem Überfahren der Referenzmarke ist ein Löschen möglich!
