HEIDENHAIN Benutzer-Handbuch ATS-Software

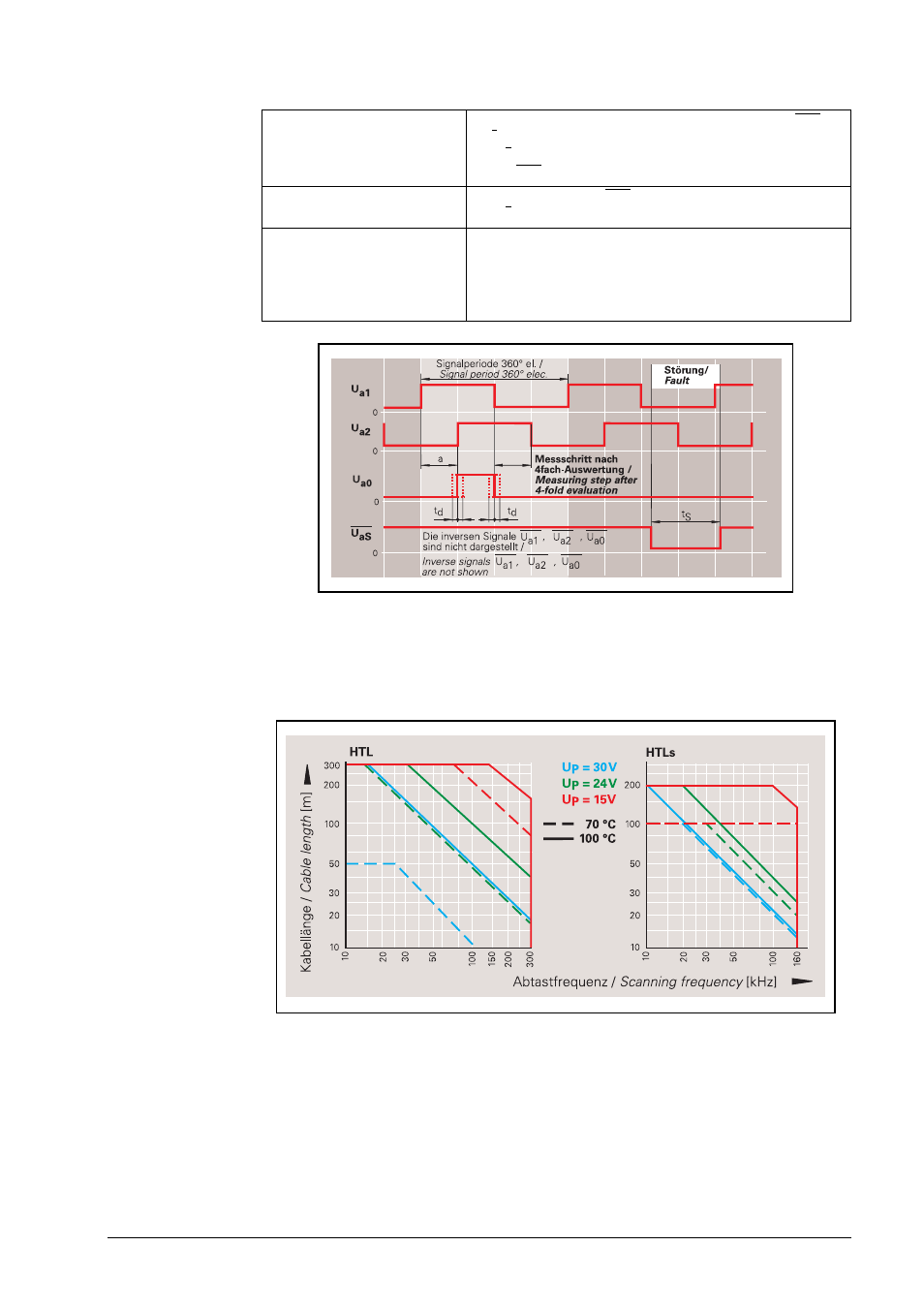

Die zulässige Kabellänge bei inkrementalen Messgeräten mit HTL-Signalen ist abhängig von
der Abtastfrequenz, der anliegenden Versorgungsspannung und der Arbeitstemperatur des
Messgeräts.
Die Stromaufnahme bei Messgeräten mit HTL-Ausgangssignalen ist abhängig von der
Ausgangsfrequenz und der Kabellänge zur Folgeelektronik.
Zulässige Belastung
|I
L
| 100 mA
max. Last pro Ausgang, (außer UaS)
C
Last
10 nF
gegen 0 V
Ausgänge max. 1 min kurzschlussfest nach 0 V und Up
(außer UaS)
Schaltzeiten
(10 % bis 90 %)
t
+
/t
200 ns außer UaS)
mit 1 m Kabel und angegebener Eingangsschaltung
Verbindungskabel
Kabellänge
Signallaufzeit
HEIDENHAIN-Kabel mit Abschirmung
z. B. PUR [4(2 x 0,14 mm
2
) + (4 x 0,5 mm
2
)
max. 300 m (HTLs max. 100 m)
bei Kapazitätsbelag 90 pF/m
6 ns/m
<
<
<
zul_Kabell_HTL .eps
