November 2014 Softwarebeschreibung 117

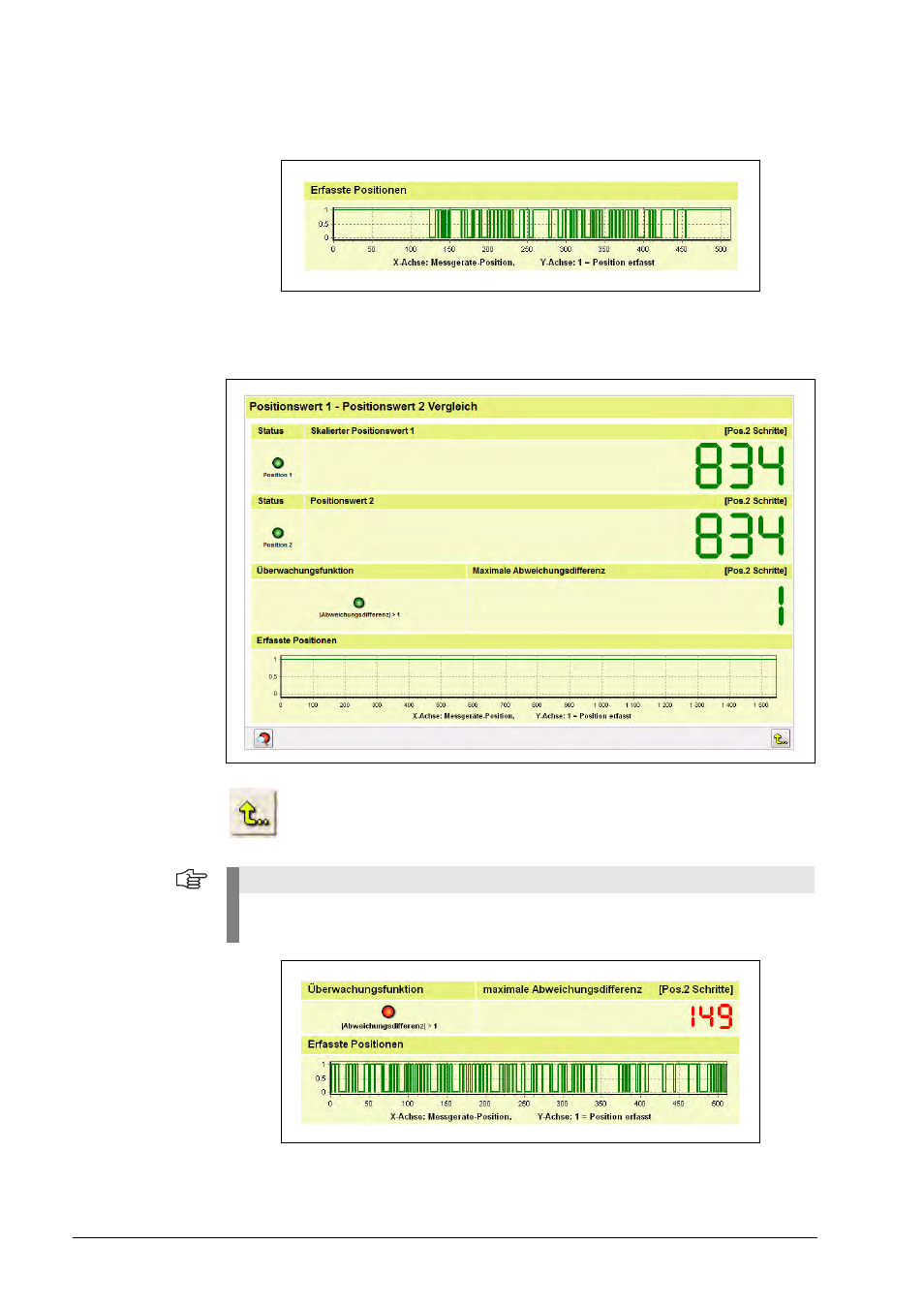

Das Diagramm zeigt durch zahlreiche Flanken, dass noch nicht alle Positionen erfasst sind.
Messbereich weiter abfahren, bis keine Flanken mehr sichtbar sind.
Alle Positionen sind erfasst (durchgehende Linie auf 1).
Die max. Abweichungsdifferenz ist innerhalb der Toleranz (Anzeige grün) und die Über-
wachungsfunktion zeigt demzufolge keinen Fehler (Anzeige grün).
 Mit dieser Taste wird der Positionswert 1- Positionswert 2-Vergleich verlassen.
Erscheint eine Fehlermeldung oder ist die Abweichungsdifferenz >1, so ist das
Messgerät defekt. Wiederholen Sie ggf. den Test.
Hinweis
Die Fehlermeldung kann jetzt zurückgesetzt werden, der Assistent merkt sich die Meldung
und trägt diese im Endprotokoll ein.
