November 2014 Inkrementale Messgeräte prüfen 149

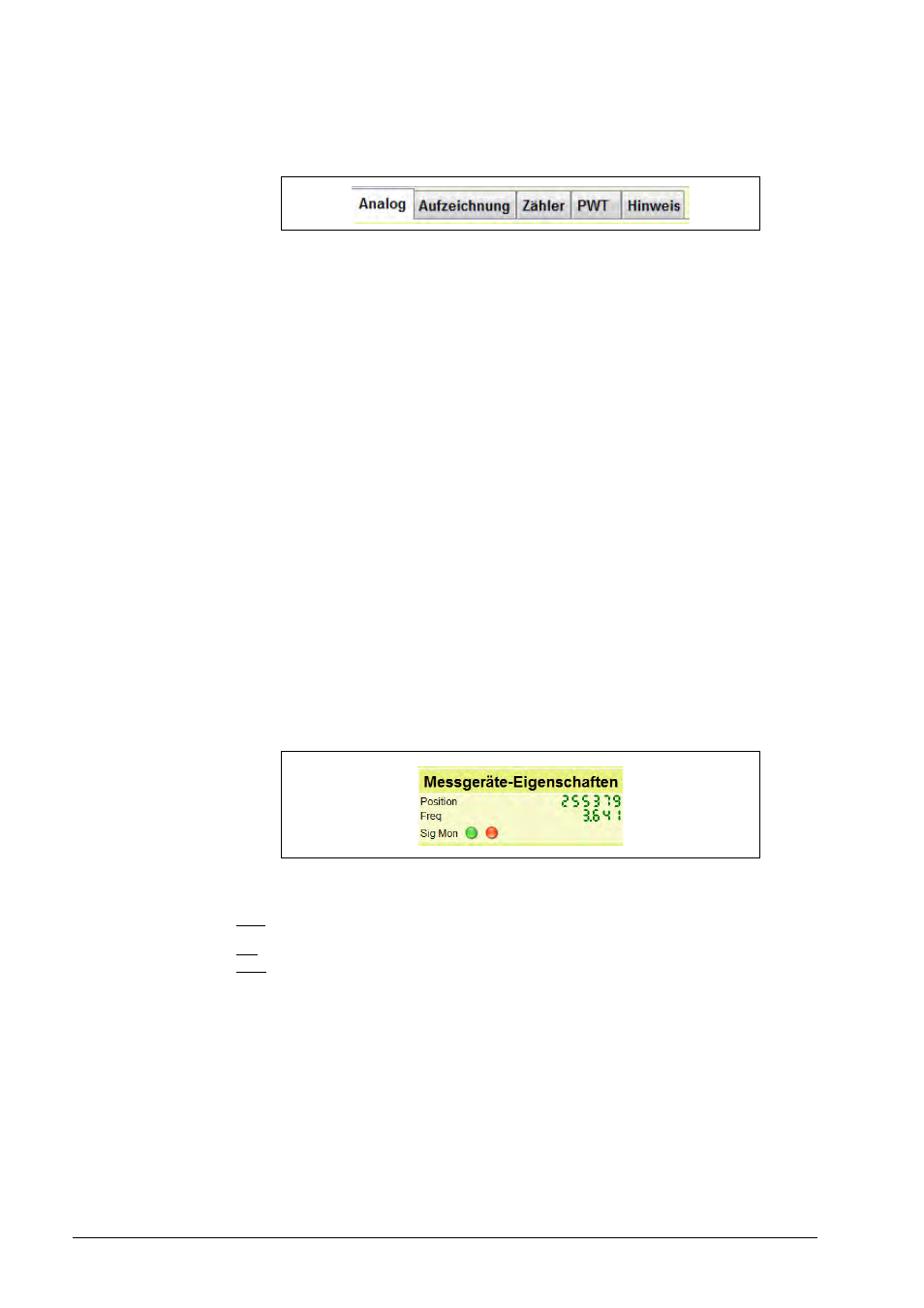

6.2.3 Bildschirmbeschreibung Inkrementalsignal
Leiste für
Prüffunktionen
Messgeräte-
Eigenschaften
Analog:  Oszilloskopfunktion
 Positions- und Frequenzanzeige
 Signalüberwachung
 Balkenanzeigen von Inkremental- und Referenzsignal-Parametern
Aufzeichnung:  Aufzeichnung mehrerer Signalperioden zur Signalanalyse
 Diagrammansicht der aufgezeichneten Signaldaten;
Vergleich von Signalgrößen, Tastverhältnissen und Phasen-
verschiebungen
 Aufgezeichnete Signaldaten speichern, exportieren und gespeicherte
Dateien öffnen
Zähler:  Zählfunktionstest durch Zähler Start/Stop mit Referenzmarke
PWT: Phasen-Winkel-Testfunktion zum einfachen Testen analoger
Schnittstellen (z. B. 11 µAss und 1 Vss);
Signalgrößen, Signalabweichung, Referenzmarkenlage und
Nulldurchgänge werden mit Balkengrafiken bewertet und angezeigt.
Hinweis: Die Software zeigt Probleme mit der Berechnung an, z. B.:
 Frequenzen sind zu hoch
 Der angezeigte Signalausschnitt ist bei der Referenzmarkenberechnung
zu klein, usw.
Zusätzlich erscheint unten rechts vor der Hinweistaste ein gelbes
Achtungsymbol.
Position: Vorwärts- Rückwärts-Zähler (Signalperioden-Zähler)
Frequenz: Aktuelle Eingangsfrequenz
Signal
Monitoring: „linke“ LED = Signalüberwachung aktuell (Farbe rot, nur so lange ein
Fehler auftritt)
„rechte“ LED = Signalüberwachung einspeichernd (Daueranzeige rot,
wenn im Messbereich ein Fehler erkannt wurde)
