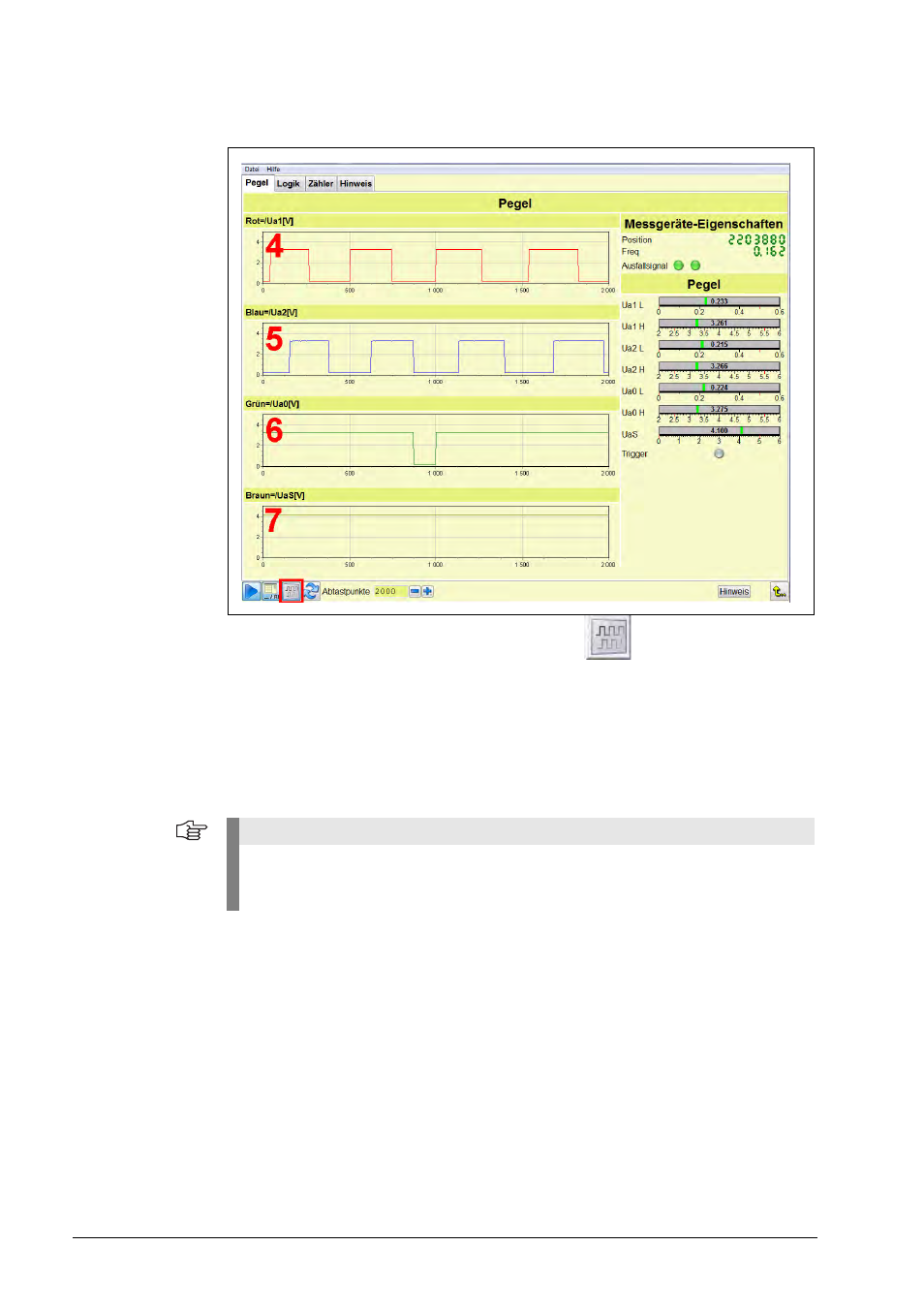

Das Bild zeigt die nach dem Umschalten mit dieser Taste invertierten TTL-Ausgangs-
signale und das Störungssignal.
Displayfeld 4 - Ua1
Displayfeld 5 - Ua2
Displayfeld 6 - Ua0
Displayfeld 7 - UaS
Hinweis
Einstellung der Abtastpunkte entsprechend der Eingangsfrequenz auswählen
(min. 2000 Punkte, max. 100000 Punkte). Bei Verlassen und Neustart der Pegelfunktion
werden die Abtastpunkte auf den Minimalwert 2000 zurückgesetzt.
