November 2014 Softwarebeschreibung 75
Inkrementalsignal-
Eigenschaften
(Balkenanzeige) Sind die Signaltoleranzen innerhalb der Spezifikation (Toleranzangaben siehe Schnittstellen-
beschreibung, z. B. im Produktkatalog), werden die Balken „grün“ dargestellt; bei Über-
schreitung wechselt die Farbe auf „rot“.
Die Lage der farbigen Balken gibt den gemessenen Wert auf der Skala an. Der aktuelle Wert
wird auch digital angezeigt (im Beispiel Signal B = 0.56 Vss; Signal ist außerhalb der Toleranz-
striche und deshalb rot dargestellt!).

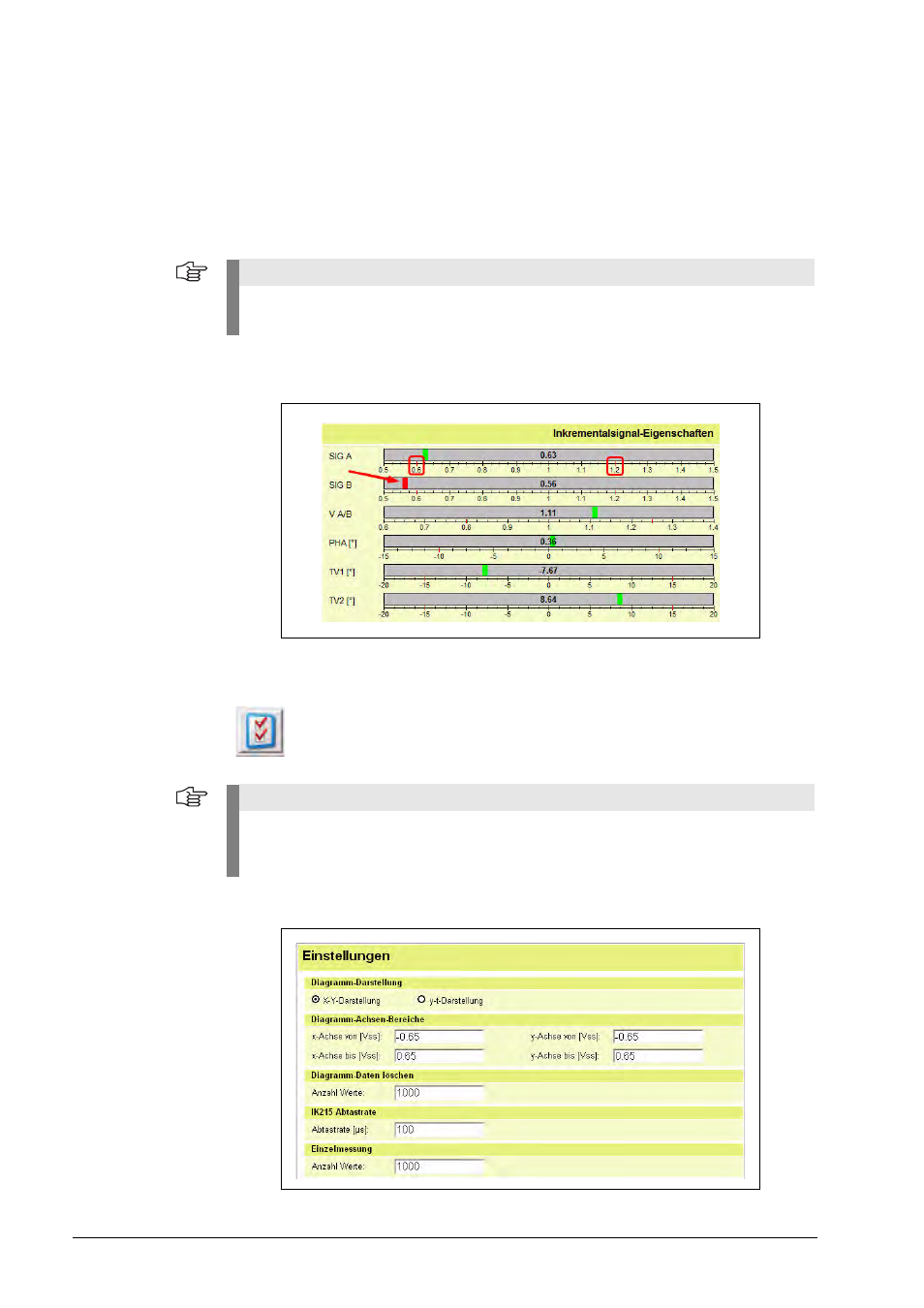

Das folgende Bild zeigt eine Toleranzüberschreitung mit rotem Balken.
Informationen zu Skalierung und Balkenbezeichnung werden über Kontextfenster angezeigt.
Dazu den Mauszeiger auf die Balkenbeschriftung stellen.
Tasten-
beschreibung Folgende Tasten sind zusätzlich in der Serviceoption aktiv:
Einstellungen für X-Y-Darstellung:
Hinweis
Rote Striche in der Skalierung (siehe Einrahmung im nächsten Bild) markieren den
Toleranzbereich (Standardwerte).
Diese Taste öffnet das Fenster „Einstellungen“.
In 5 Einstellbereichen können Änderungen vorgenommen werden.
Hinweis
Ein Zurücksetzen auf den Auslieferungszustand ist nicht möglich!
In den folgenden beiden Bildern „Einstellungen“ sind die Grundeinstellungen
(Auslieferungszustand) abgebildet.
