HEIDENHAIN Benutzer-Handbuch ATS-Software

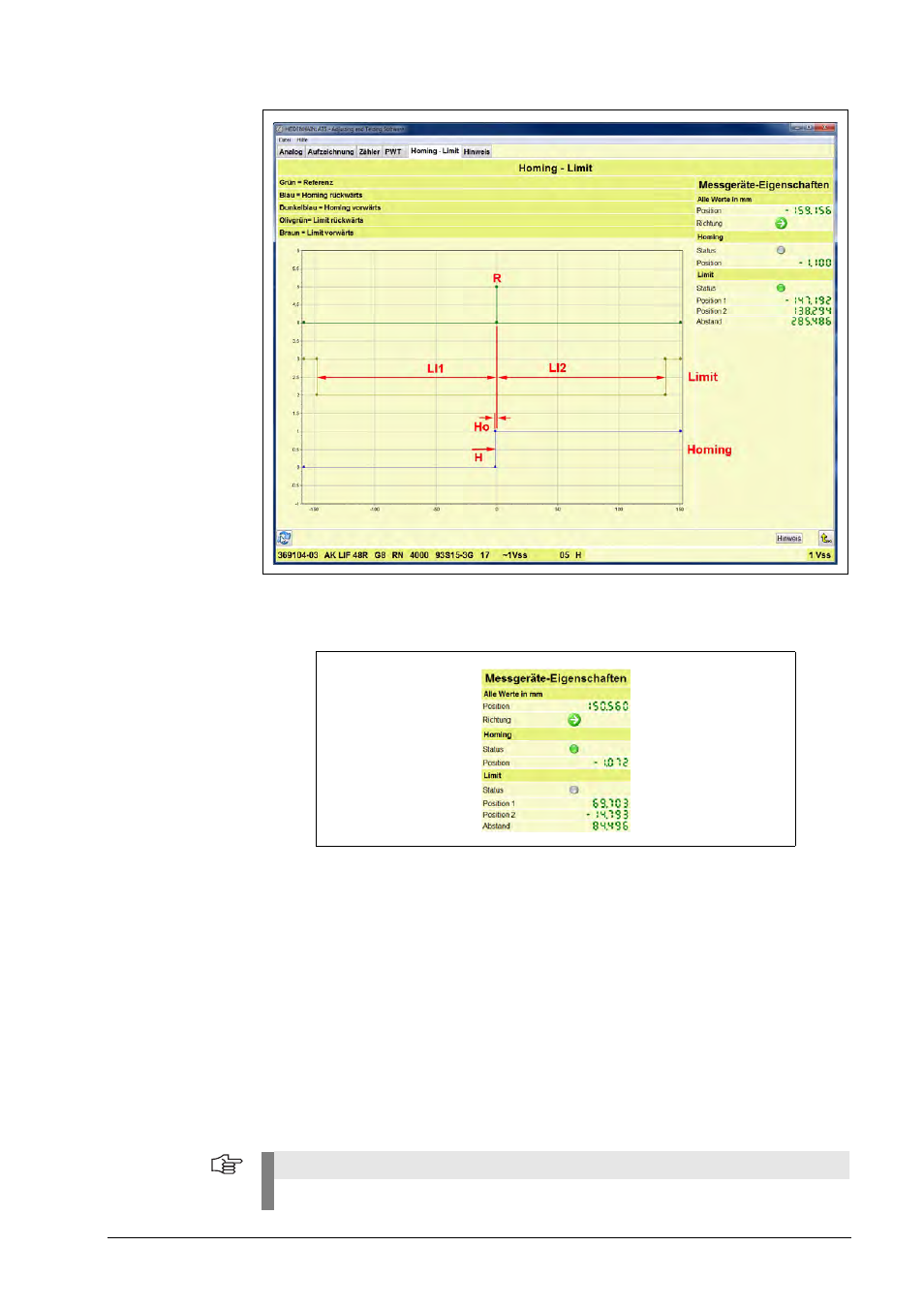

Beschreibung der Messgeräte-Eigenschaften
Position:
Aktuelle Position des Abtastkopfes
Richtung
Abtastkopf Verfahrrichtung (rechts/links) von der Referenzmarke
R
ausgehend
Homing
Status:
Grüne LED
= Homing-High-Pegel
Graue LED
= Homing-Low-Pegel
Position:
Der Wert entspricht dem Flankenabstand [mm] zur Referenzmarke. Dieser wird als
Schaltpunkt Homing
Ho
bezeichnet.
H
-Flanke ist als „Schalter für Homingspur“
bezeichnet. Toleranzangaben zur Schaltpunkt-Hysterese siehe Montageanleitung
des Messgerätes.
Limit
Status:
Grüne LED
= Limit-High-Pegel
Graue LED
= Limit-Low-Pegel
Position 1:
LI1
Messweg Limit 1 [mm] zur Referenzmarke R gemessen
Position 2:
LI2
Messweg Limit 2 [mm] zur Referenzmarke R gemessen
Abstand:
Entspricht der Summe (Betrag, ohne Vorzeichen) von Limit 1 plus Limit 2
Hinweis
Die Abkürzungen in roter Schrift sind der Montageanleitung, z. B. LIF 48, entnommen.
