Nullpunktver- schiebung setzen – HEIDENHAIN PWM 20 Benutzerhandbuch
Seite 63
November 2014
Softwarebeschreibung
63
Nullpunktver-
schiebung setzen

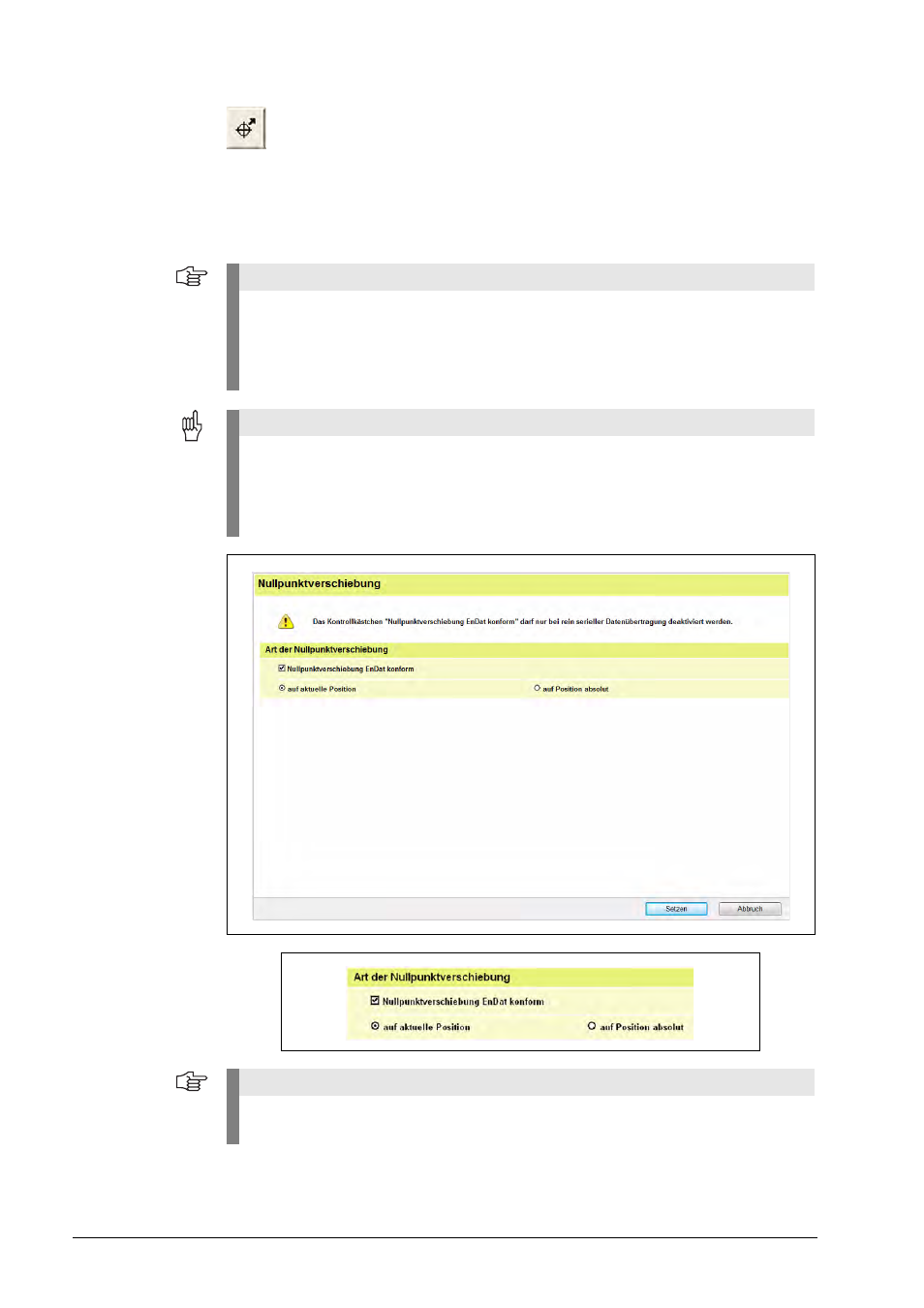

Symbol anklicken.
Zwei Arten der Nullpunktverschiebung sind möglich:
1. EnDat-konform
Die Zuordnung der Nullposition zur Signalperiode (Inkrementalsignal) wird hier berücksichtigt.
Hinweis
Der absolute Nullpunkt wird nach der Nullpunktverschiebung nicht immer exakt die aktuelle
Position sein.
Das ATS-Programm berechnet den neuen Nullpunkt so, dass seine Lage in Bezug auf die
Inkrementalsignale der EnDat-Spezifikation entspricht, also der gewünschten Position so
nahe wie möglich ist!
Achtung
Bei Messgeräteausführungen „mit Inkrementalsignalen“ (Schnittstellenbezeichnung
EnDat 01 und EnDat 02) muss am Display „Nullpunktverschiebung EnDat konform“
eingestellt sein!
Bei einer erneuten Nullpunktverschiebung (z. B. Korrektur) muss zuerst die aktuelle
Nullpunktverschiebung aufgehoben werden!
Hinweis
Der gesetze Haken bei „Nullpunktverschiebung EnDat konform“ darf nur bei rein serieller
Datenübertragung (ohne A-/B-Sinussignale) entfernt werden!
