Bestimmung der Messgeräte-Ausgangssignale (Messgeräte-Schnittstellen)
25
4
Bestimmung der Messgeräte-Ausgangssignale (Messgeräte-
Schnittstellen)
4.1

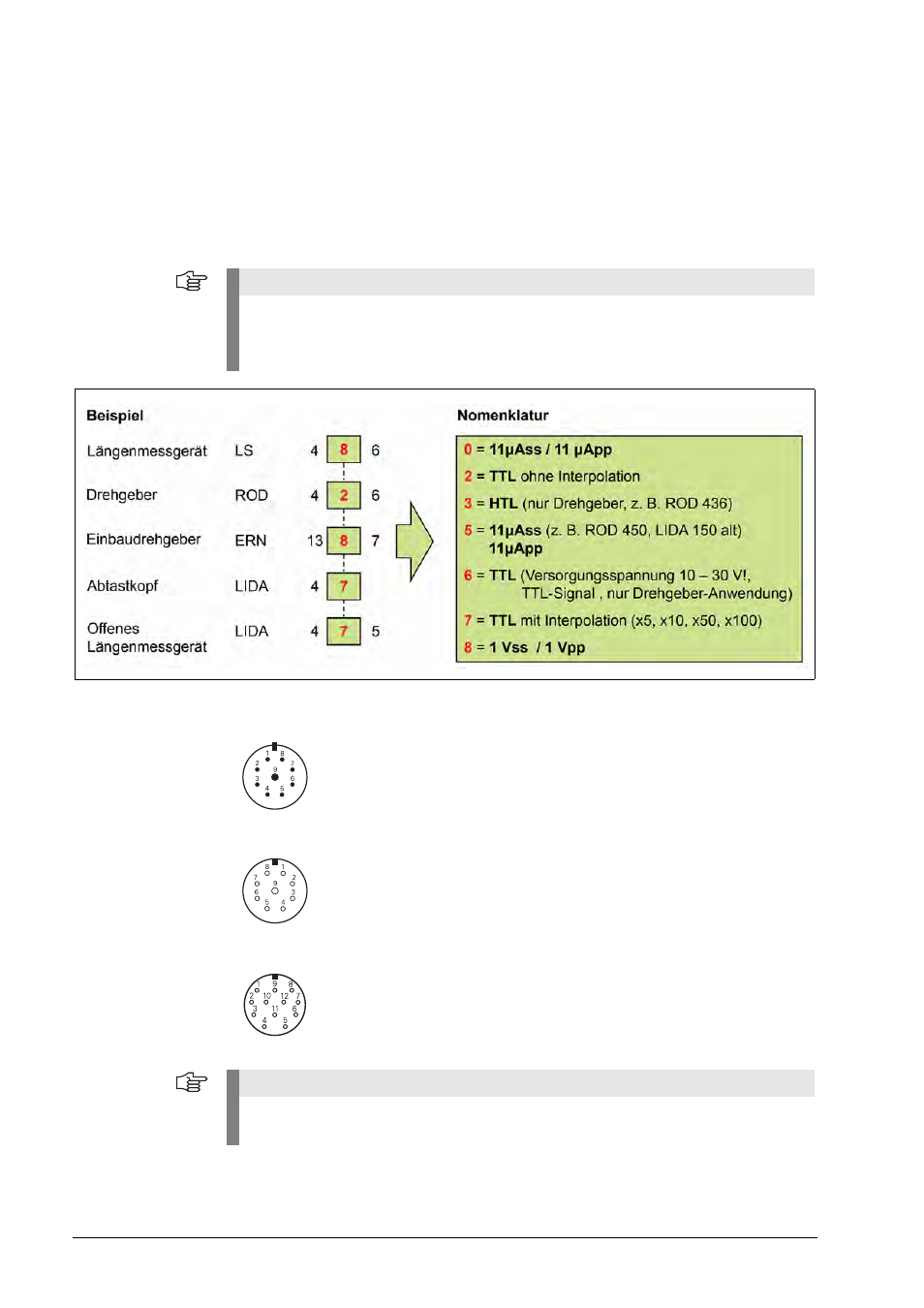

Schnittstellenbestimmung inkremental
Erkennung über die
Gerätebezeichnung
Weitere Erkennungsmerkmale
Ein 9-pol. Steckverbinder M23 ist immer eine 11 µAss-Schnittstelle!
An Interpolationselektroniken EXE sind am Messgeräte-Eingang immer 11 µAss-Messgeräte
angeschlossen.
An Interpolationselektroniken IBV sind am Messgeräte-Eingang immer 1 Vss-Messgeräte
angeschlossen.
Hinweis
Die Schnittstellenbestimmung gilt für HEIDENHAIN-Standard-Messgeräte!
Abweichungen in der Bezeichnungsstruktur (insbesondere bei kundenspezifischen Mess-
geräten) sind möglich!
Hinweis
Sind Sub-D-Stecker an Messgeräten verbaut, sind keine Rückschlüsse auf die Schnittstelle
möglich!
