5 Softwarebeschreibung
5.1 Bedienkonzept
Die Bedienung der ATS-Software erfolgt über eine dynamische Funktionsauswahl. Im
Funktionsmenü werden die Funktionsgruppen angezeigt, die für das jeweils verbundene
Messgerät verfügbar sind. Abhängig vom angeschlossenen Messgerät werden die unter-
stützten Funktionsgruppen/Funktionen angezeigt.
Beispiel:
Messgerät LC 183 angeschlossen und verbunden.
Funktionsgruppe „Diagnose“ mit 2 Funktionen, „Absolut-Inkremental-Abweichung“ und
„Online-Diagnose“ sind aktiv.

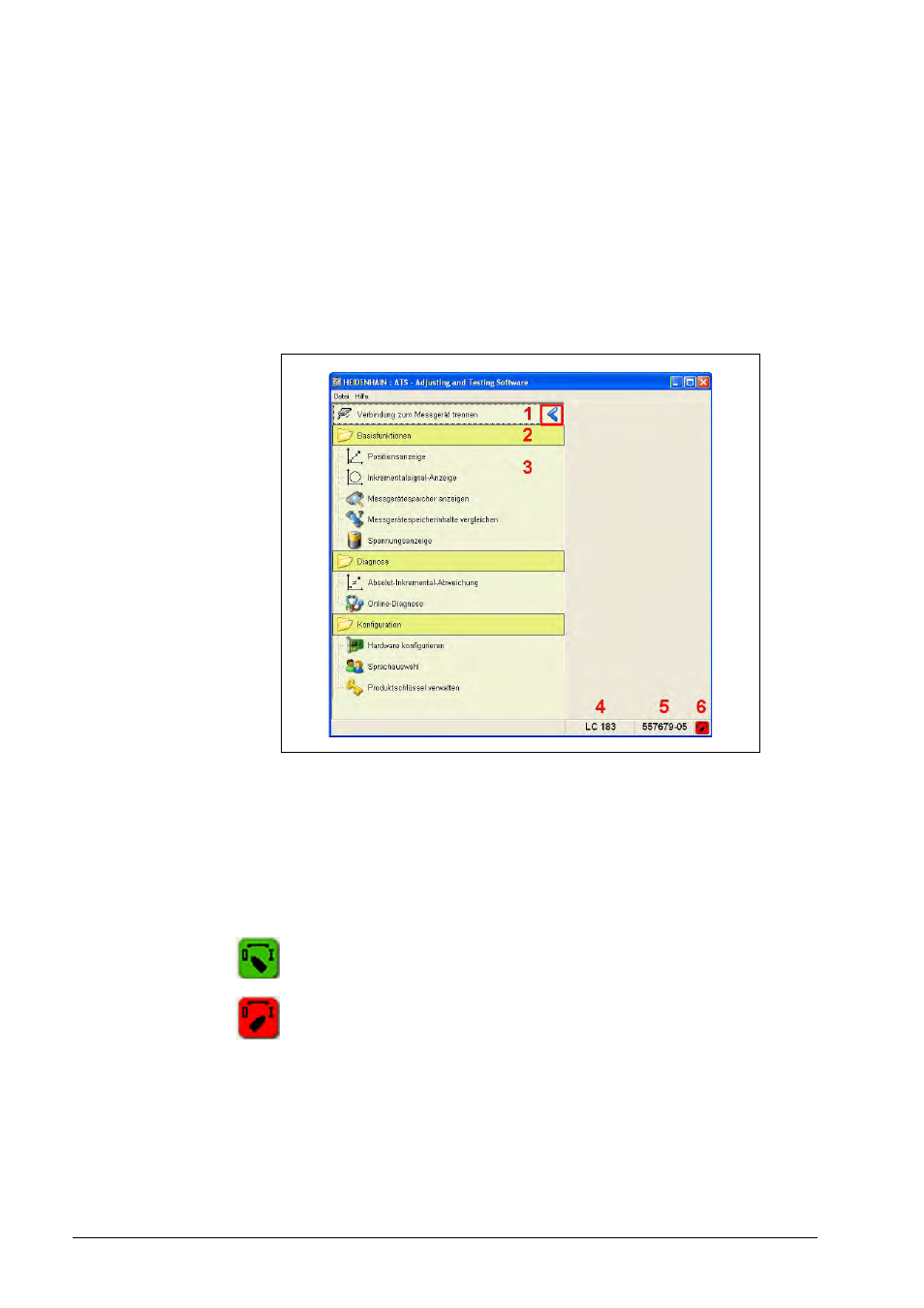

Bildschirmbeschreibung
1 Zeiger für angewählte Funktion ( < )
2 Funktionsgruppe
3 Funktion
4 Verbundenes Messgerät
5 Ident-Nummer
6 Symbol Versorgungsspannung:
Spannungsversorgung für Messgerät AUS (grün)
Spannungsversorgung für Messgerät EIN (rot)
