Balkenanzeige
Inkrementalsignal Anzeige der Signal-Parameter und Toleranzen über Balkenanzeigen mit Toleranzmarkierungen.
Die Balkenanzeigen der Sinussignale Sig A, Sig B und die der Tastverhältnisse TV A und TV B
werden auch im Stillstand angezeigt, da die Berechnung über eine Kreisformanalyse erfolgt.
Hinweis
Diese Funktion ist vorteilhaft für die mechanische Ausrichtung von „offenen Längenmess-
geräten“. Luftspalt und Strichgitter-Parallelität der Abtastköpfe können so ohne
mechanisches Verfahren grundjustiert werden.
Zur exakten Diagnose muss immer der gesamte Messbereich überprüft (abgefahren)
werden!

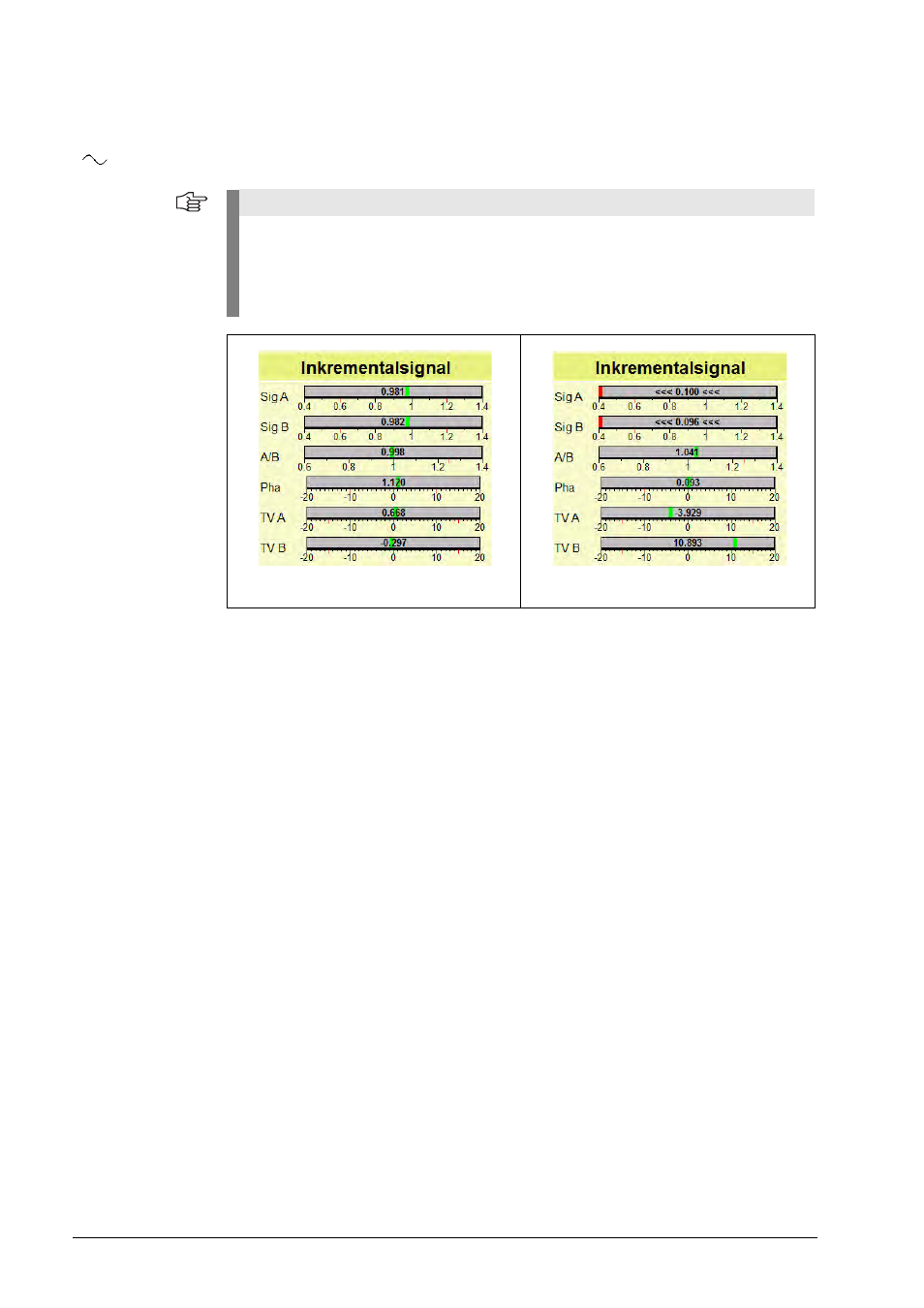

Alle Signale innerhalb der Toleranz Mehrere Signale außerhalb der Toleranz
