November 2014
Inkrementale Messgeräte prüfen
171

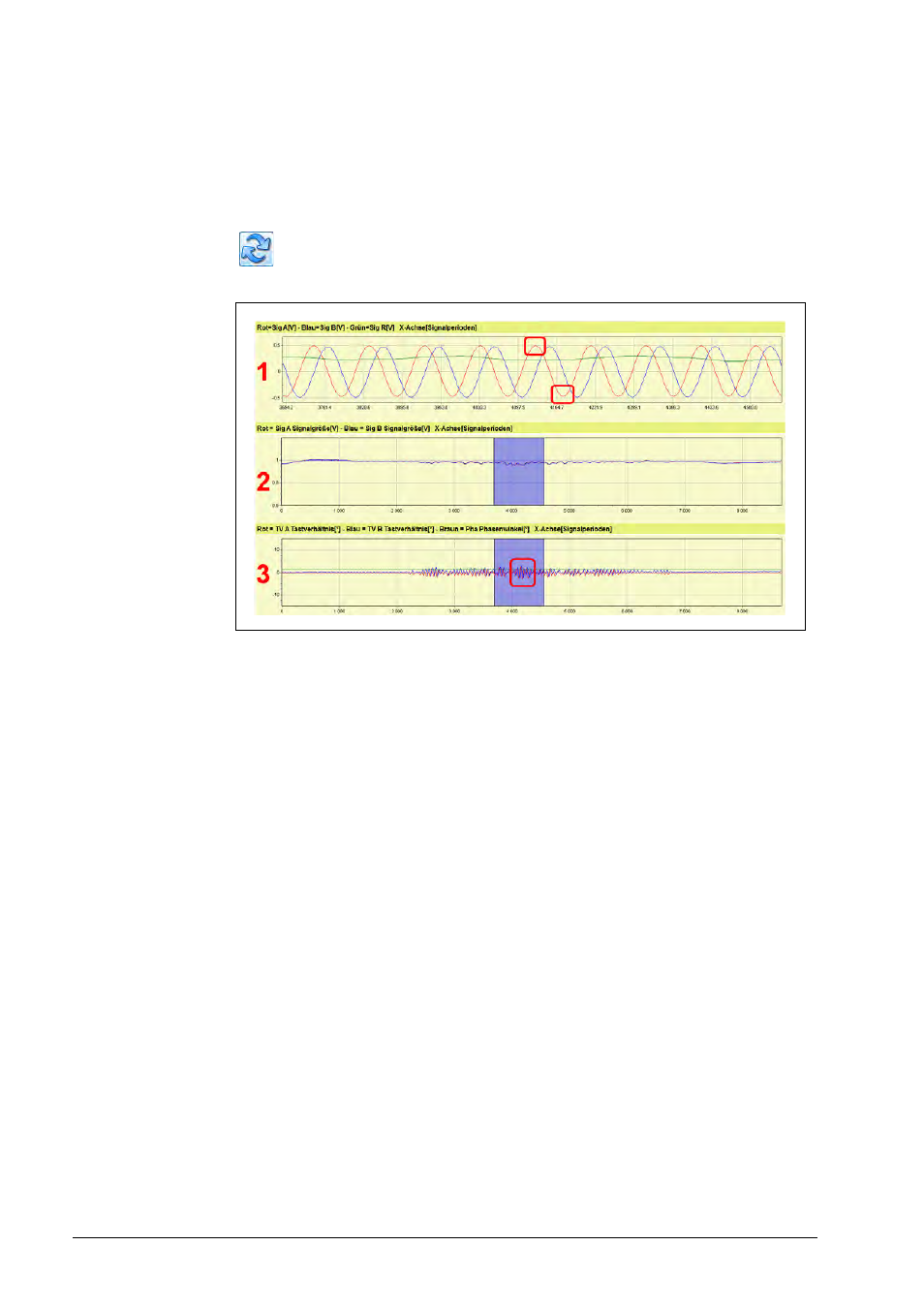

Beispiel Zoomfunktion:
In Diagramm 2 und 3 befindet sich ein blau gekennzeichneter Bereich. Dieser Bereich kann
verschoben, verkleinert und vergrößert werden, um einen interessanten Bereich der Signal-
perioden zu betrachten.
Der blaue Bereich kann auch innerhalb des Zoom-Bereichs liegen.
Reset
Mit dieser Taste wird der Zoom in allen Diagrammen zurückgesetzt und die blauen
Bereiche an die linken Diagrammfenster gestellt.
