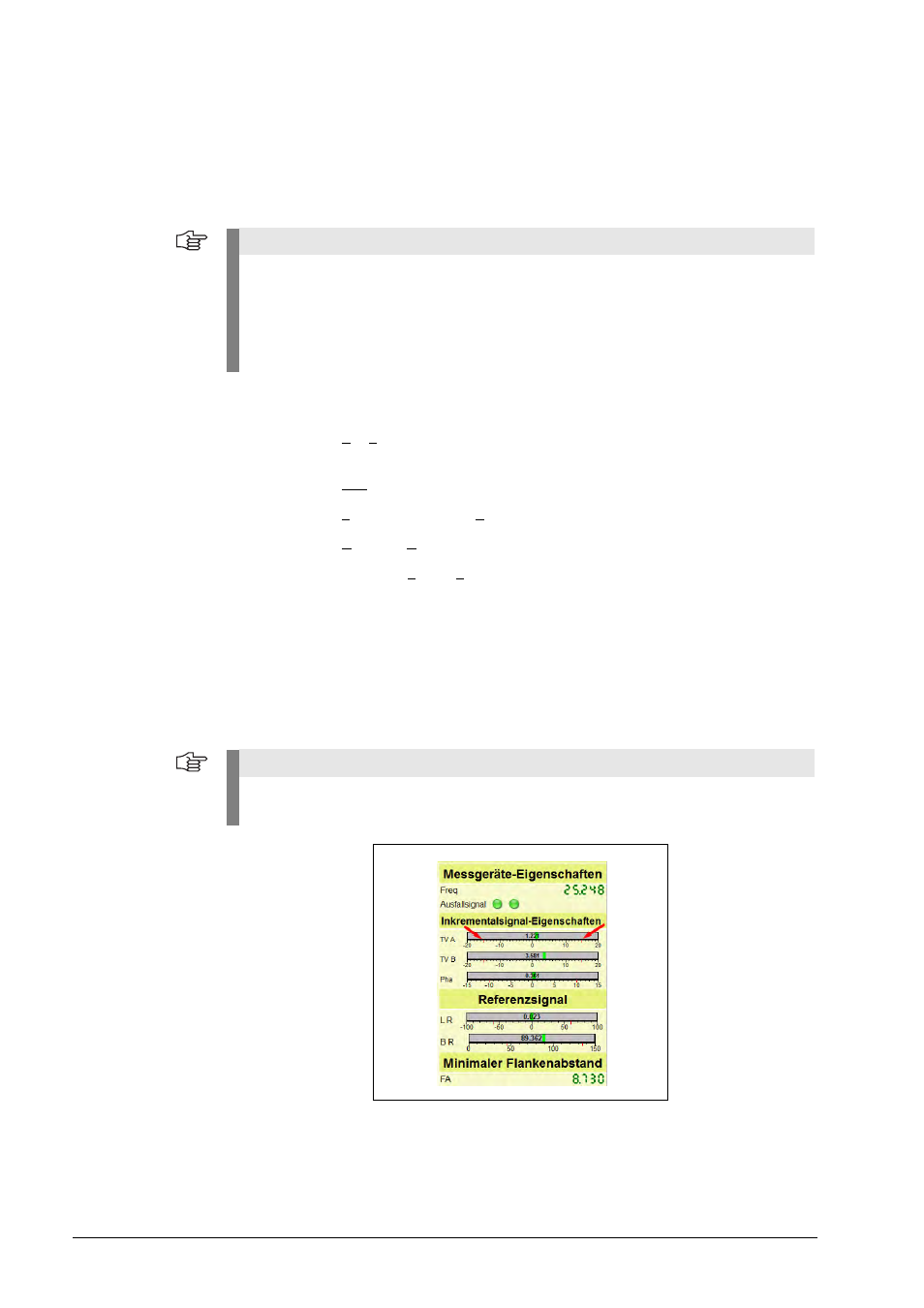

6.3.7 Prüffunktion Logik Balkenanzeige
Die Balkenanzeigen
 Tastverhältnismessung TV A / TV B und Phasenwinkelmessung
 Referenzsignal-Lage- und -Breite-Messung
 Messung des minimalen Flankenabstandes
Bezeichnungen der Logik-Balken:
Bedeutung der Zeigerfarben in den Balkenanzeigen
Hinweis
Die Anzeigen „Inkrementalsignal-Eigenschaften“ und „Referenzsignal“ können nur bei
Messgeräten sinnvoll genutzt werden, die eine nicht getaktete Interpolation (meist TTLx1
oder TTLx2) aufweisen.
Bei höheren Interpolationsfaktoren werden meist getaktete Interpolationen (TTLx5, x50,
x200 ...) verwendet. Die Rechteckflanken werden dadurch verfälscht und entsprechen nicht
mehr dem Ursprungssignal.
TV A, TV B Tastverhältnis = Verhältnis zwischen „Ein-Signal“ und „Aus-Signal“
(180° / 180° = 1 : 1) in [°]
Pha Phasenwinkel-Unterschied zwischen den Signalen A und B in [°]
LR Lageabweichung der Referenzmarke in [°]
BR Breite der Referenzmarke in [°]
FA Minimaler Flankenabstand in [µs]
Grüne Balken Signale in der angegebenen Toleranz
Rote Balken Signale außerhalb der angegebenen Toleranz
Mehrere Pfeile Überschreitung der Balkenskalierung
Hinweis
Die Standard-Toleranzgrenzen sind mit roten Strichen in den Balkenanzeigen markiert (siehe
Pfeile).
