November 2014
Inkrementale Messgeräte prüfen
185
Kommutierungsgeber prüfen:
Kommutierungsgeber über ID verbinden.

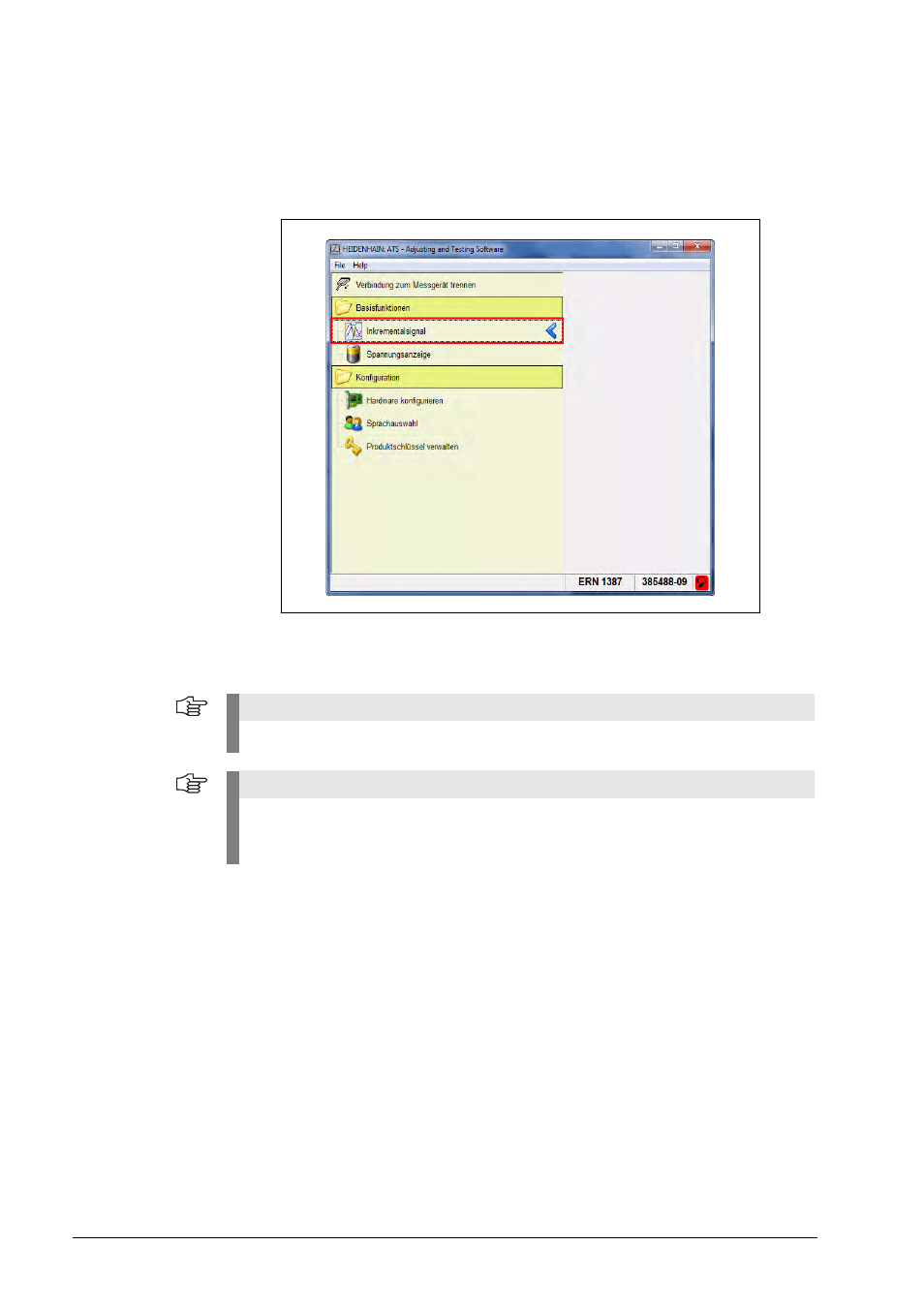

Im ATS-Hauptmenü unter der Funktionsgruppe „Basisfunktionen“ die Funktion „Inkremen-
tal“ anwählen.
Die ATS-Software-Einstellungen zur Prüfung der Inkrementalspur Zn (A/B) und der Referenz-
marke R entsprechen denen eines Standarddrehgebers (beschrieben im Kapitel
“Inkrementalsignale prüfen” auf Seite 146).
Hinweis
Die Z1-Spur (CD) wird ausschließlich in der Funktion „Analog“ analysiert.
Hinweis
Motorgeber-Ausgangssignale sind aufgrund des höheren Temperaturbereiches enger
toleriert. Beachten Sie die entsprechenden Schnittstellenbeschreibungen bzw. die
Montageanleitung!
