HEIDENHAIN Benutzer-Handbuch ATS-Software

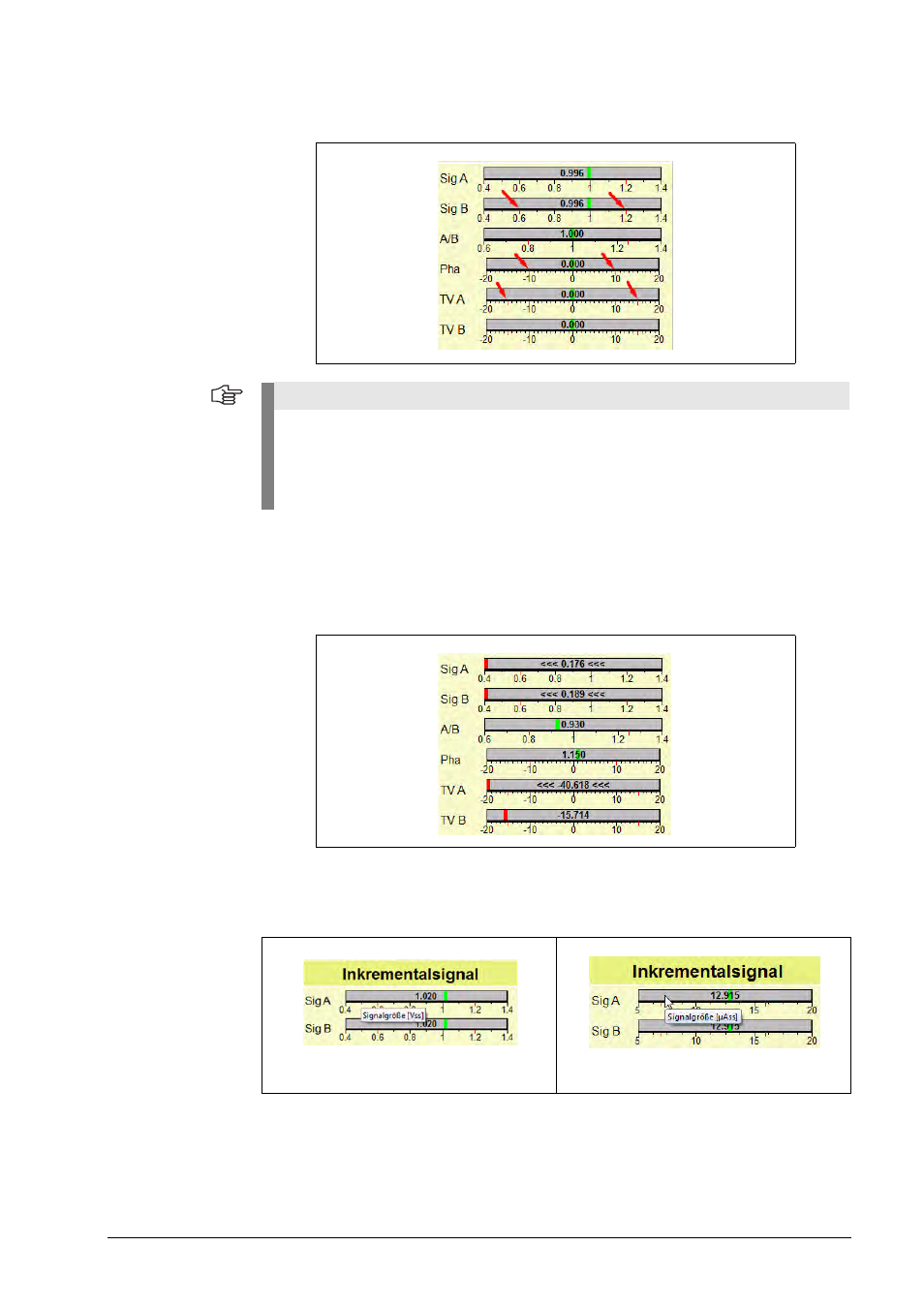

Anzeige der
Signaltoleranzen
Die Signaltoleranzen sind mit roten Markierungen gekennzeichnet.
Skalierungen und
Einheiten der
Balkengrafik
Die Skalierungen und Einheiten werden automatisch dem verbundenen Messgerät angepasst.
Die Bedeutung der Diagramme und die Einheiten sind in Kontextmenüs einsehbar; einfach den
Cursor auf den gewünschten Bereich stellen und das Menü öffnet.
Hinweis
Die angegebenen Toleranzen sind HEIDENHAIN-Standardwerte!
Messgeräte hoher Genauigkeit (z. B. Winkelmessgeräte) oder für große Temperatur-
bereiche (z. B. Antriebsgeber) sind enger toleriert und die Markierungen in diesem Fall nicht
gültig!
Für Toleranzänderungen ist ein Produktschlüssel erforderlich (auf Anfrage erhältlich)!
Grüne Balken:
Signale in der angegebenen Toleranz
Rote Balken:
Signale außerhalb der angegebenen Toleranz
Mehrere Pfeile:
Überschreitung der Balkenskalierung
Beispiel: Kontext Messgerät 1 Vss
Beispiel: Kontext Messgerät 11 µAss
