HEIDENHAIN Benutzer-Handbuch ATS-Software

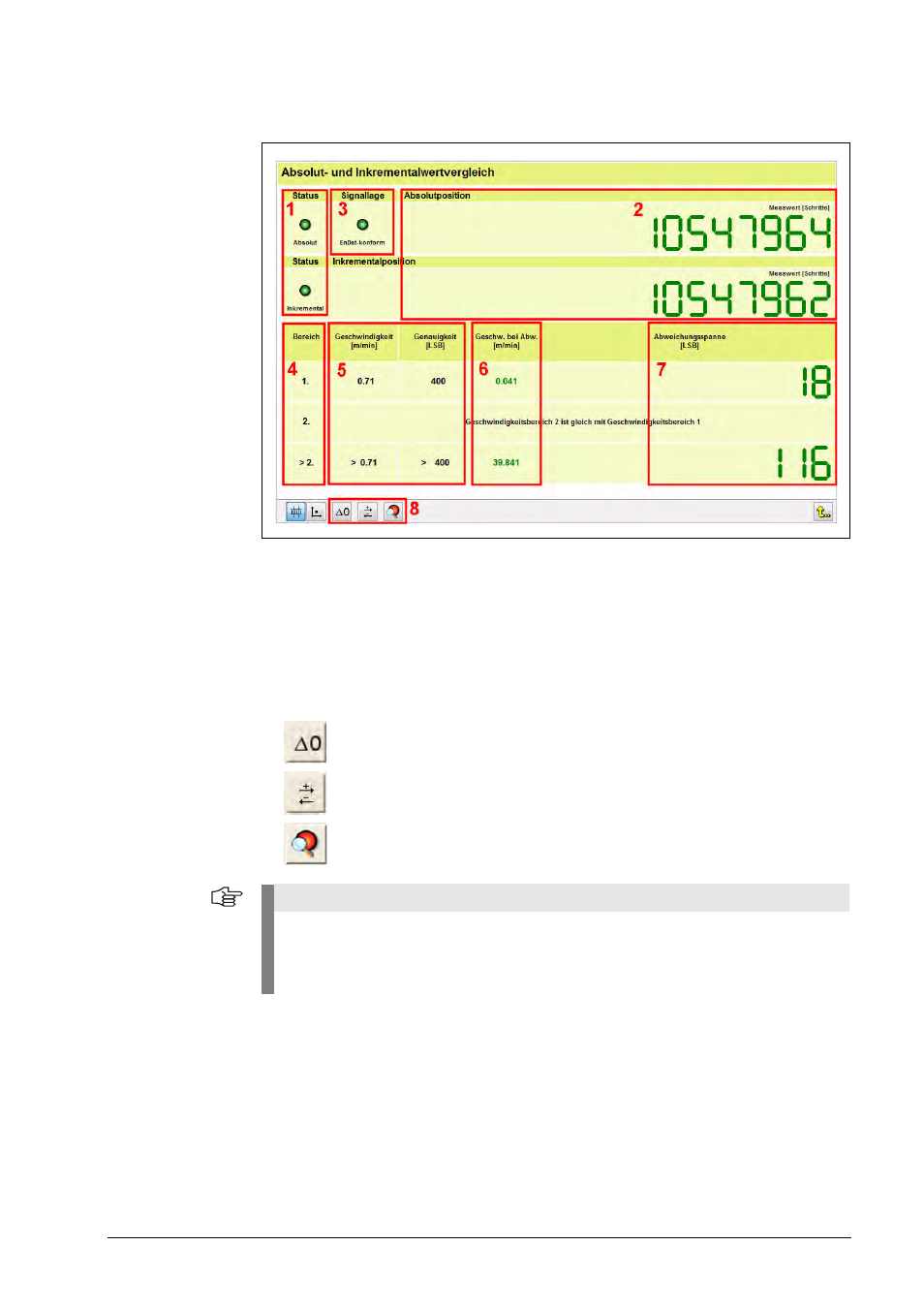

Anzeigebeispiel: LC
1
Statusanzeige der Fehler- und Warnmeldungen
2
Positionsanzeigen absolut/inkremental
3
Signallage; Überprüfung der EnDat-konformen Nullpunktverschiebung
(„gelbe“ Anzeige = nicht EnDat-konform)
4
Unterschiedliche Geschwindigkeitsbereiche
5
Erlaubte Abweichungen der Genauigkeit [LSB] bei definierten Geschwindigkeitsbereichen
[m/min]
6
Geschwindigkeit bei ermittelter Abweichungsspanne
7
Ermittelte Abweichungsspannen [LSB] der verschiedenen Geschwindigkeitsbereiche
8
Reset der Abweichungsspannen
Zählrichtungsumkehr des Inkrementalzählers
Detailanzeige der Alarme und Warnungen
Hinweis
Eine TNC-Steuerung zeigt bei „gelber“ Signallage (Nullpunkt nicht EnDat-konform) eine
Fehlermeldung an. Je nach Signalauflösung der TNC kann eine nicht EnDat-konforme
Nullpunktverschiebung einen Maßfehler zur Folge haben, der außerhalb der Maschinen-
Genauigkeitsspezifikation liegt!
