HEIDENHAIN PWM 20 Benutzerhandbuch
Seite 135
November 2014
Softwarebeschreibung
135

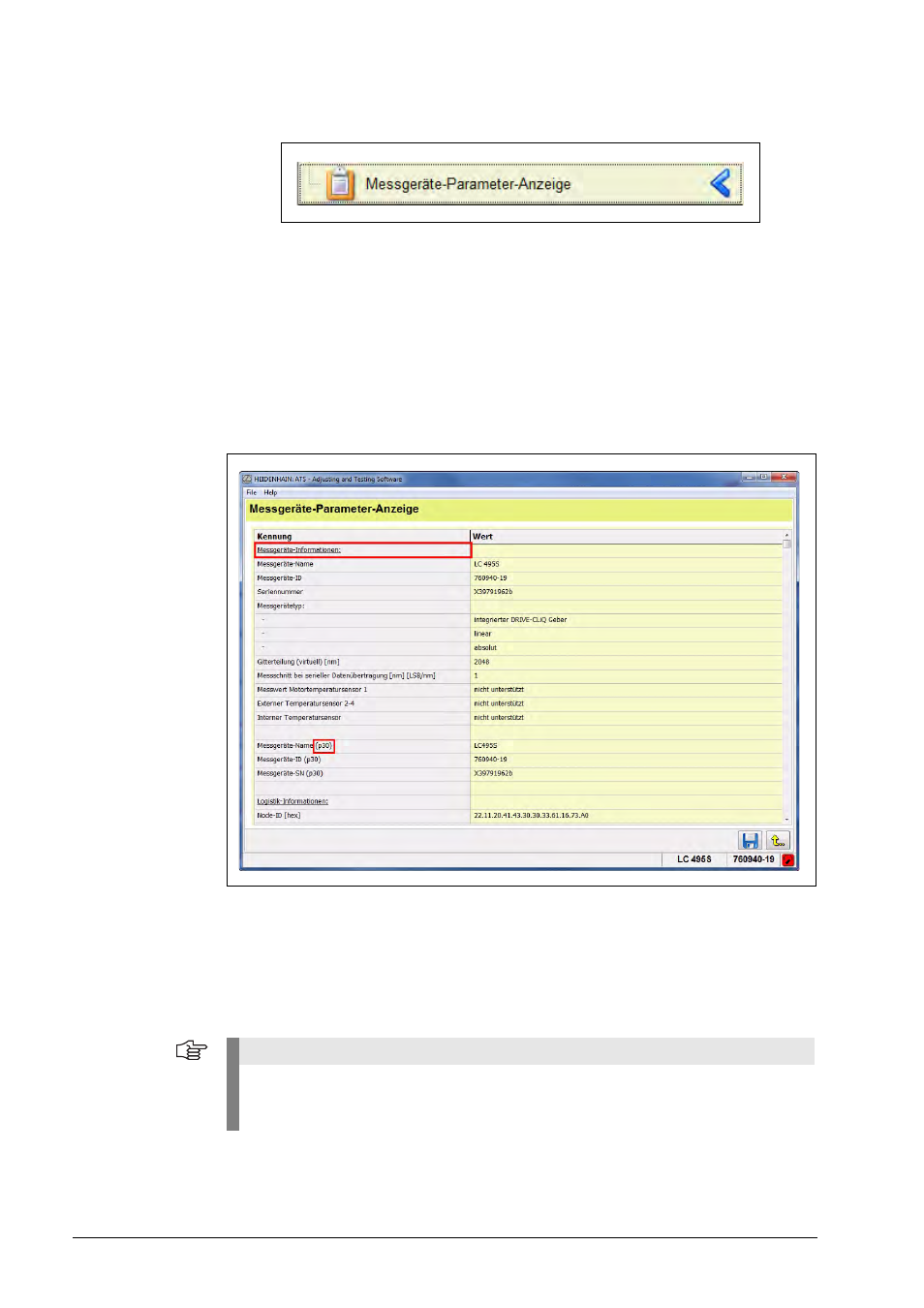

Messgeräte-Parameter-Anzeige
Funktion „Messgeräte-Parameter-Anzeige“ wählen.
Die wichtigsten Kennwerte des angeschlossenen Messgerätes werden angezeigt.
Die Anzeige ist gruppiert in
Messgeräte-Informationen
Logistik-Informationen
Funktionale Sicherheit
Weitere Informationen
Durch Scrollen werden die Anzeigegruppen erreicht.
Messgeräte-Informationen
Anzeige zentraler Eigenschaften des angeschlossenen Messgerätes. Hier ein Beispiel für ein
Längenmessgerät.
Im Parameter p30 befindet sich die Messgeräte-Information, die auch auf dem Steuerungs-
bildschirm ausgegeben wird. Aus diesem Grund erfolgt die Ausgabe hier zusätzlich.
Ist ein Konverter EnDat22 zu DRIVE-CLiQ angeschlossen, dann enthält der Parameter p30
Informationen zu diesem Umsetzer (z. B. EIB 2391S) und wird in der Tabelle angezeigt.
Hinweis
Die Angaben „Signalperioden pro Umdrehung“ bzw. „Gitterteilung“ geben die Parameter-
Einstellungen in DRIVE-CLiQ und nicht unbedingt die physikalischen Eigenschaften des
Messgerätes wieder.
