November 2014 Softwarebeschreibung 61

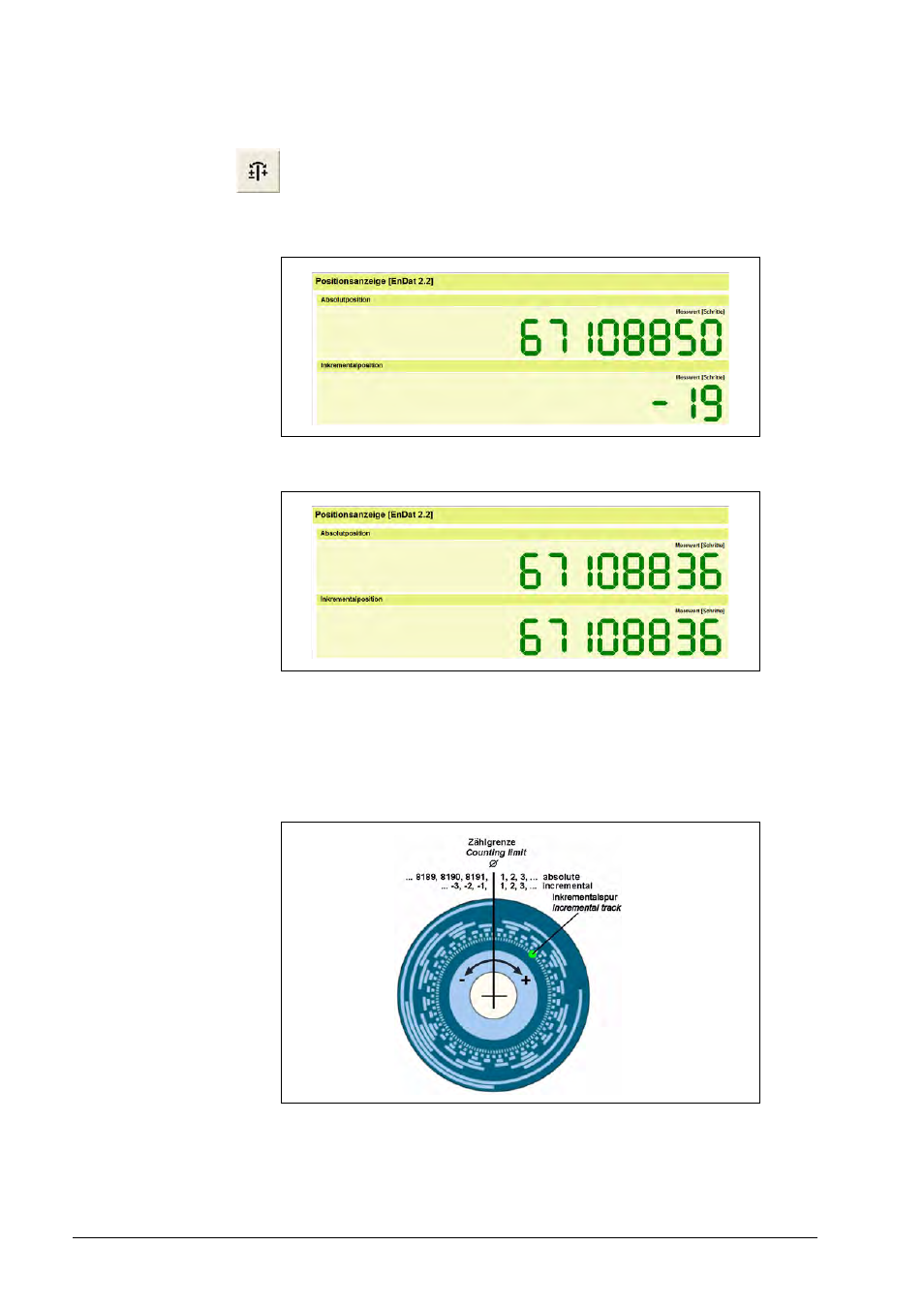

Synchronisations-
modus
Synchronisation nicht aktiv:
Synchronisationsmodus aktiv:
Zählrichtungs-
umkehr der Inkre-
mentalpositionen Beispiel an einem 13-Bit-Drehgeber
Wird über die Nullposition ins „Minus“ verdreht, beginnt der Absolutcode der Absolutspur neu
mit dem höchsten Positionswert (im Beispiel 8191). Der inkrementale Zähler hingegen zählt
nach der Nullposition ins Minus mit -1, -2 usw..
Wird der Synchronisationsmodus aktiviert, beginnt auch der Inkrementalzähler mit dem größten
Absolutwert (im Beispiel 8191).
Die absolute und die inkrementale Position werden an den Zählgrenzen zueinander
synchronisiert (Nulldurchgang der absoluten und der inkrementalen Spur).
Zählgrenze = Absolutwert Null ( )

