5-7 TNC 425/TNC 415 B/TNC 407
5 Werkzeug-Bewegungen programmieren

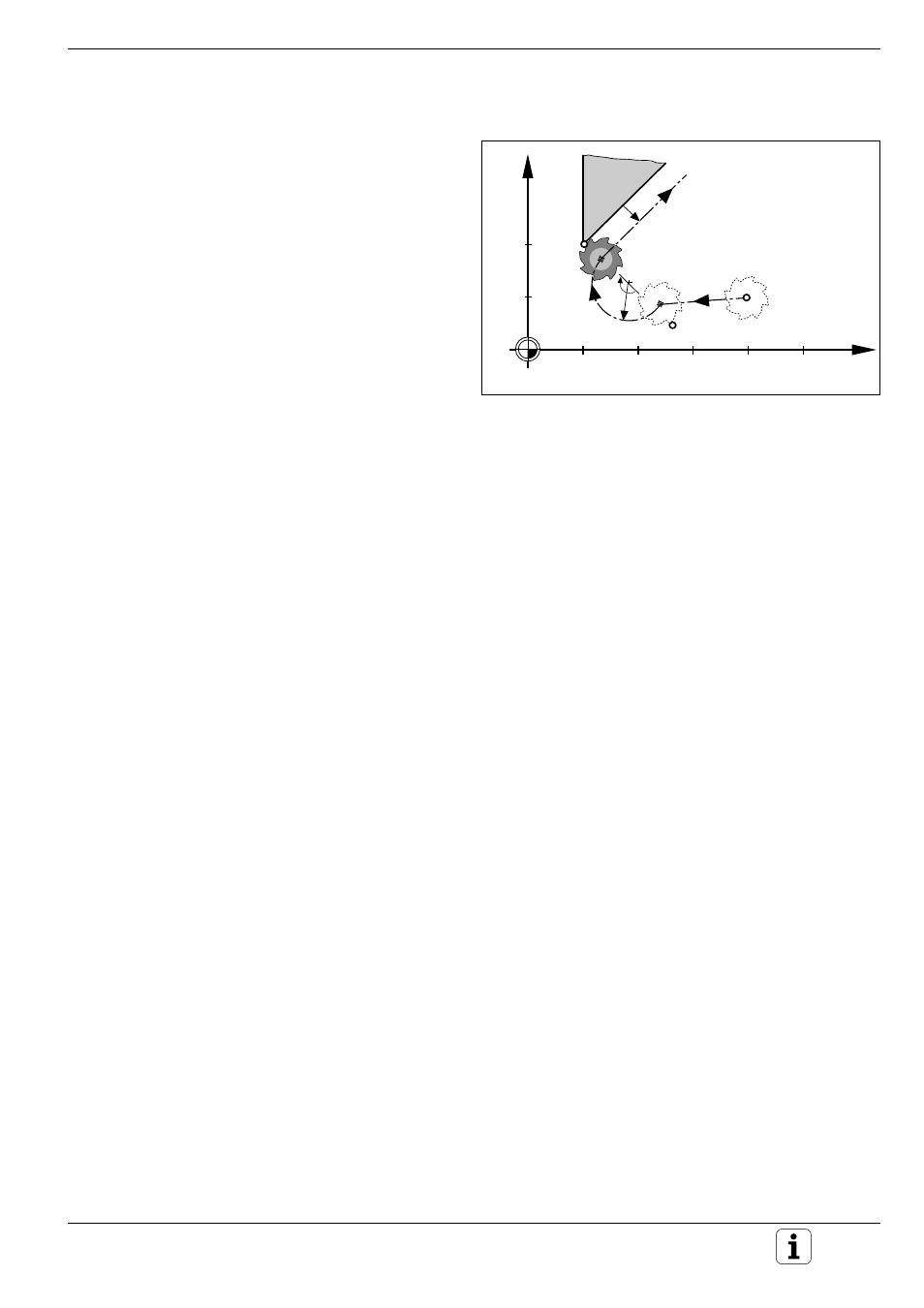

Abb. 5.8: Anfahren auf einer Kreisbahn mit tangentialem Anschluß
Anfahren auf einer Kreisbahn mit tangentialem Anschluß: APPR CT
Das Werkzeug verfährt auf einer Geraden vom
Startpunkt P
S
auf einen Hilfspunkt P
H
. Auf einer
Kreisbahn, die tangential in das erste Kontur-
element übergeht, fährt es von P
H
den ersten
Konturpunkt P
A
an.
Die Kreisbahn von P
H
nach P
A
ist festgelegt durch
den Radius R und den Mittelpunktswinkel CCA.
Der Drehsinn der Kreisbahn ist durch den Verlauf
des ersten Konturelements gegeben.
Eingaben
• Koordinaten des ersten Konturpunkts P
A
• Radius R der Kreisbahn
• Mittelpunktswinkel CCA der Kreisbahn
(maximaler Eingabewert 360°)
• Radiuskorrektur für die Bearbeitung
Vorzeichen
• CCA kann nur positiv eingegeben werden
• R immer positiv eingeben
NC-Sätze
L X+40 Y+10 R0 FMAX M3 .......................... P
S
ohne Radiuskorrektur, Eilgang, Spindel Ein, Rechtslauf
APPR CT X+10 Y+20 Z–10 CCA180 R+10
RR F100 ................................................................. P
A
mit Radiuskorrektur RR, Bearbeitungsvorschub, Radius R=+10mm,
Mittelpunktswinkel CCA=180°
L ..................................................................... Endpunkt des 1. Konturelements
5.2 Kontur anfahren und verlassen
