5-27
TNC 425/TNC 415 B/TNC 407
5
Werkzeug-Bewegungen programmieren
Bahnbewegungen – rechtwinklige Koordinaten

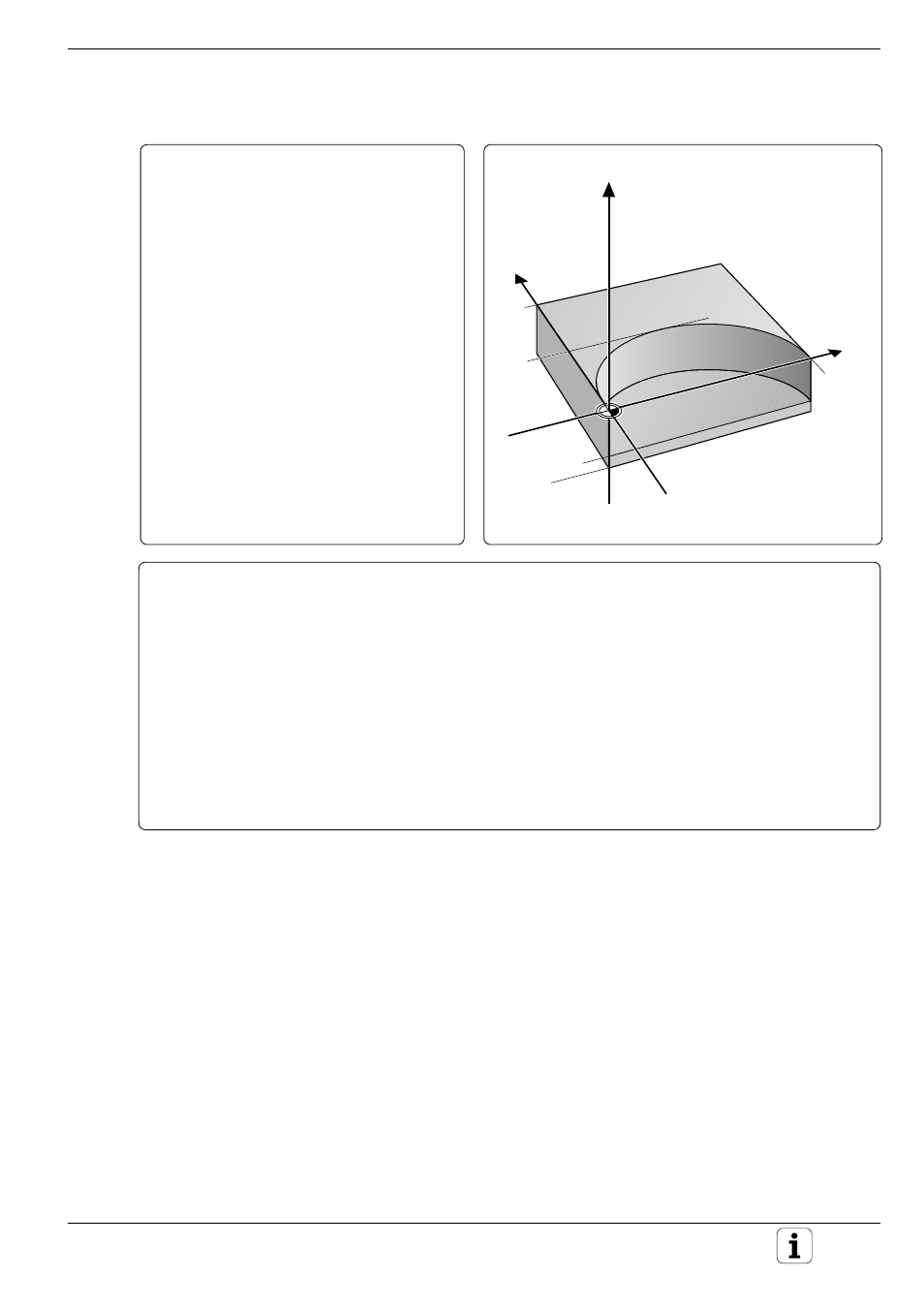

Übungsbeispiel: Halbkreis aus Werkstück fräsen.
Halbkreis-Radius:
R
= 50 mm
Koordinaten des
Kreisbogen-Anfangs:
X
=
0
Y
=
0
Koordinaten des
Kreisbogen-Endes:
X
= 100 mm
Y
=
0
Werkzeug-Radius:
R
= 25 mm
Frästiefe:
Z
F
= –18 mm
Bearbeitungsprogramm
0
BEGIN PGM RADIUS MM ................................. Programm-Beginn
1
BLK FORM 0.1 Z X+0 Y+0 Z–20 ........................ Rohteil definieren
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 2 L+0 R+25 ..................................... Werkzeug definieren
4
TOOL CALL 2 Z S2000 ...................................... Werkzeug aufrufen
5
L Z+100 R0 F MAX M6 ...................................... Werkzeug einwechseln und vorpositionieren
6
APPR LCT X+0 Y+0 Z–18 R30 RR F100 M3 ...... Kontur anfahren auf Geradenstück und tangentialer Anschluß-
kreisbahn
7
CR X+100 Y+0 R50 DR– .................................... Kreisbogen CR zum Endpunkt X = 100 mm, Y = 0 fräsen;
Radius R = 50 mm, negativer Drehsinn
8
DEP LCT X+70 Y–30 R20 F100 .......................... Kontur verlassen auf tangentialer Kreisbahn mit
anschließendem Geradenstück
9
L Z+100 F MAX M2
10
END PGM RADIUS MM ..................................... Werkzeug freifahren und Programm beenden
–18
50
100
100
Y
X
Z
–20
