TNC 425/TNC 415 B/TNC 407

1-13

1

Einführung

1.2

Grundlagen

Festlegung des Pols CC

Der Pol wird durch zwei Koordinaten im rechtwinkligen Koordinatensy-
stem festgelegt. Diese beiden Koordinaten bestimmen gleichzeitig die
Bezugsachse für den Polarkoordinaten-Winkel PA.

Pol-Koordinaten

Winkelbezugsachse

X Y

+X

Y Z

+Y

Z X

+Z

Bezugspunkt-Setzen

Die Werkstück-Zeichnung gibt für die Bearbeitung ein bestimmtes Form-
element des Werkstücks (meist eine Werkstück-Ecke) als „absoluten
Bezugspunkt“ und eventuell ein oder mehrere Formelemente als relative
Bezugspunkte vor. Durch den Vorgang des Bezugspunkt-Setzens wird
diesen Bezugspunkten der Ursprung des absoluten bzw. der relativen
Koordinatensysteme zugeordnet: Das Werkstück wird – zu den Maschi-
nenachsen ausgerichtet – in eine bestimmte Position relativ zum Werk-
zeug gebracht und die Anzeige entweder auf Null oder den entsprechen-
den Positionswert (z.B. um den Werkzeug-Radius zu berücksichtigen)
gesetzt.

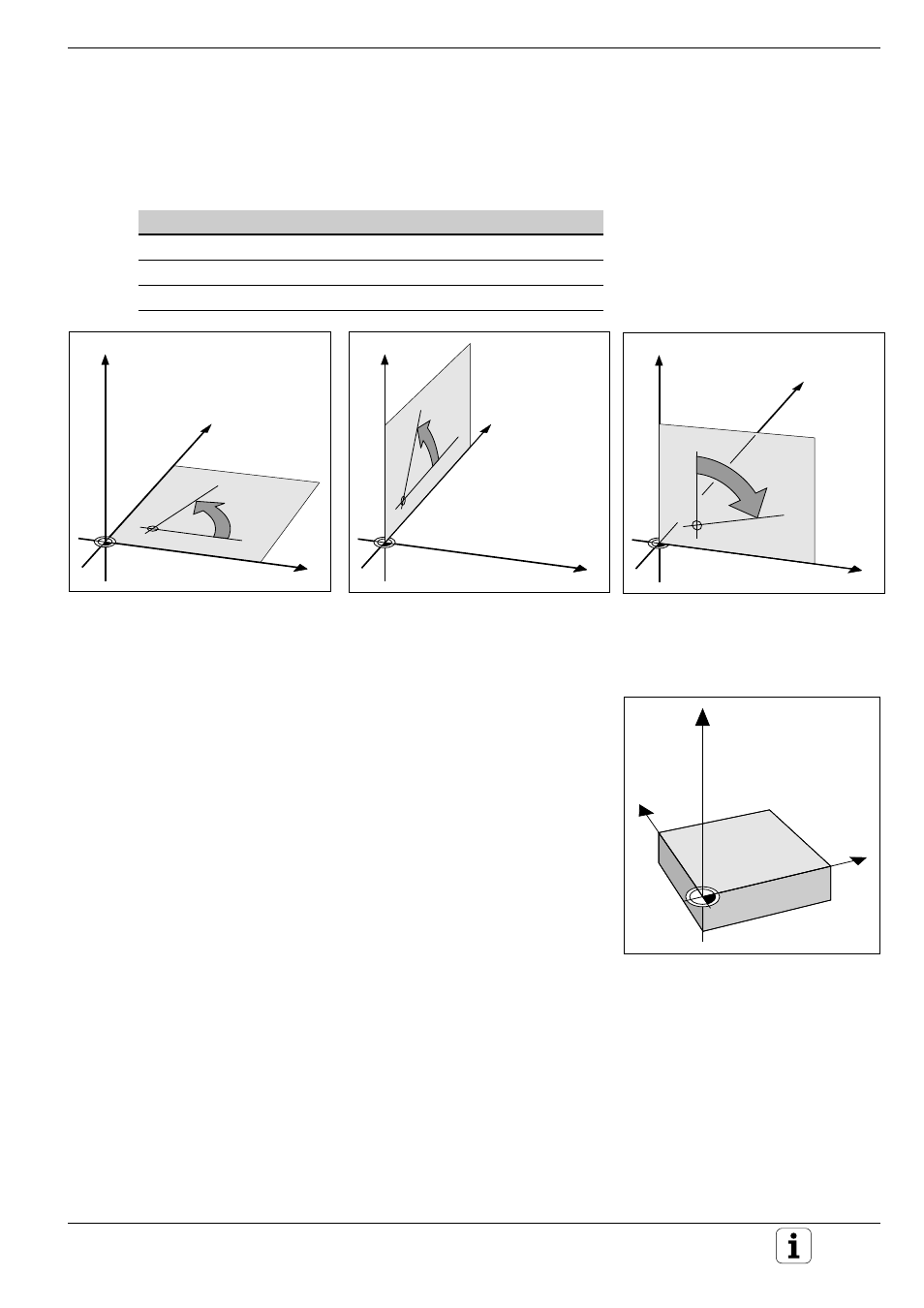

Abb 1.13:

Zuordnung von Pol-Koordinaten und Winkelbezugsachsen

Y

Z

X

CC

0

°

+

CC

Y

Z

X

0

°

+

Y

Z

X

CC

0

°

+

Abb 1.14:

Der Ursprung des rechtwinkligen
Koordinaten-Systems und der
Werkstück-Nullpunkt fallen
zusammen

Y

X

Z
