5-21 TNC 425/TNC 415 B/TNC 407
5 Werkzeug-Bewegungen programmieren

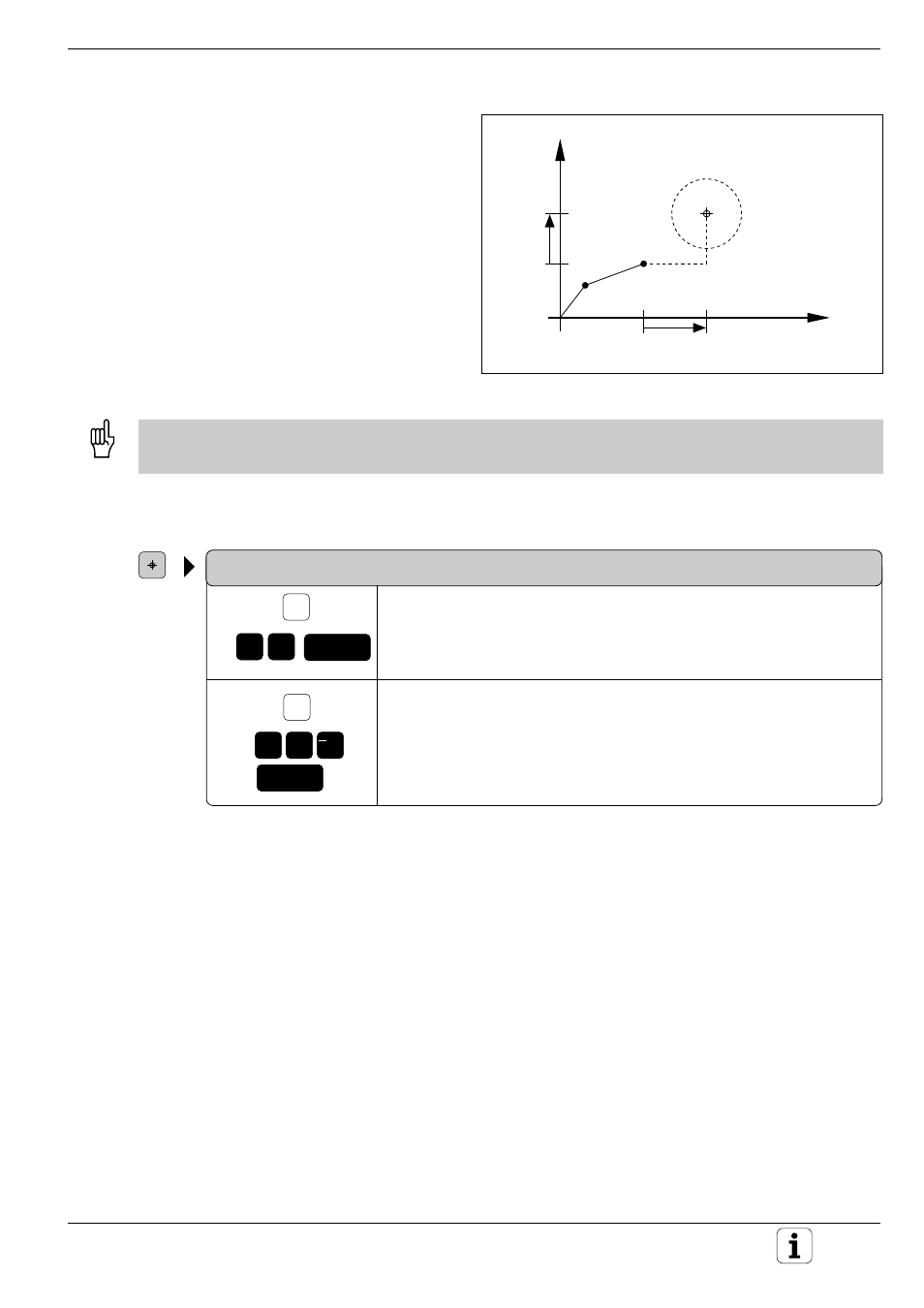

Abb. 5.27: Inkrementale Kreismittelpunkts-Koordinaten
X z.B.
2
z.B.
Y
z.B.
ENT
0
1 z.B. 0
+/
ENT
5.4 Bahnbewegungen – rechtwinklige Koordinaten
Y
X
IY
CC
IX
CC relativ eingeben
Wird eine Kreismittelpunkts-Koordinate relativ
eingegeben, so bezieht sie sich auf die zuletzt
programmierte Werkzeug-Position.
• Der Kreismittelpunkt CC ist gleichzeitig der Pol für Polarkoordinaten.
• Mit CC wird eine Position als Kreismittelpunkt gekennzeichnet. Das Werkzeug verfährt also nicht auf diese Position.
Kreismittelpunkt (Pol) programmieren
KOORDINATEN?
Koordinatenachse anwählen, z.B. X
Koordinate des Kreismittelpunkts auf dieser Achse eingeben,
z.B. X=20 mm
Zweite Koordinatenachse anwählen, z.B. Y
Koordinate des Kreismittelpunkts eingeben, z.B. Y=–10 mm
NC-Satz z.B. CC X+20 Y–10
CC
