TNC 425/TNC 415 B/TNC 407
5-8
5
Werkzeug-Bewegungen programmieren

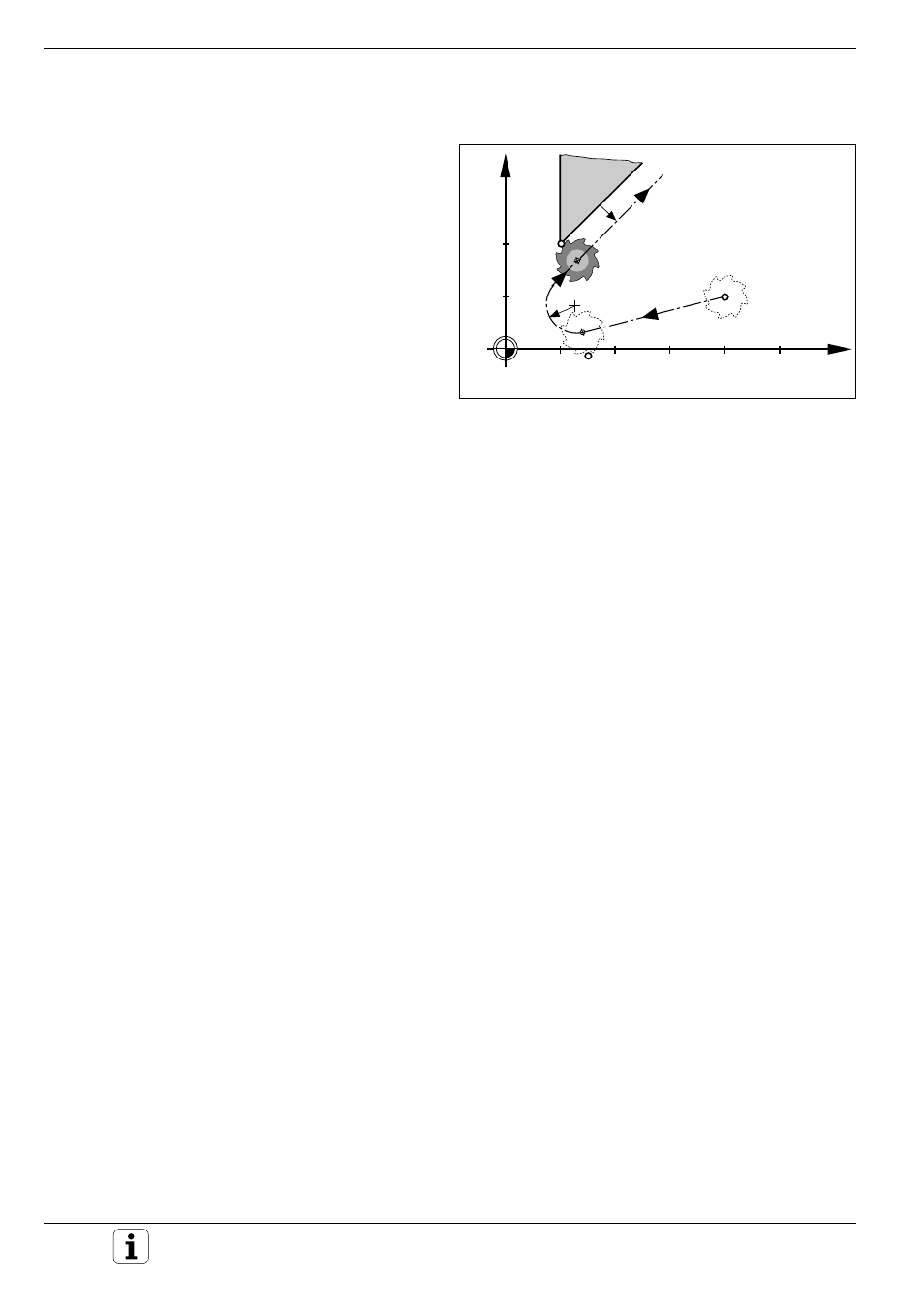

Abb. 5.9:
Anfahren auf einer Kreisbahn mit tangentialem Anschluß an
die Kontur und ein vorhergegangenes Geradenstück
Kreisbahn mit tangentialem Anschluß an Kontur und Geradenstück: APPR LCT
Das Werkzeug verfährt auf einer Geraden vom
Startpunkt P
S
auf einen Hilfspunkt P
H
. Auf einer
Kreisbahn fährt es von P
H
den ersten Konturpunkt
P
A
an.
Die Kreisbahn schließt sowohl an die Gerade von
P
S
nach P
H
als auch an das erste Konturelement
tangential an.
Daher wird sie bereits durch den Radius R eindeu-
tig festgelegt.
Das Werkzeug verfährt ähnlich wie bei der bekann-
ten Funktion Ecken-Runden (RND).
Eingaben
• Koordinaten des ersten Konturpunkts P
A
• Radius R der Kreisbahn
• Radiuskorrektur für die Bearbeitung
Vorzeichen
R immer positiv eingeben
NC-Sätze
L X+40 Y+10 R0 FMAX M3 ........................ P
S
ohne Radiuskorrektur, Eilgang, Spindel Ein, Rechtslauf
APPR LCT X+10 Y+20 Z–10 R10 RR F100 . P
A
mit Radiuskorrektur RR, Bearbeitungsvorschub, Radius R=10 mm
L ................................................................... Endpunkt des 1. Konturelements
Y
X
10
20
30
40
50
10
20
P
S
RO
R
RR
P
H
RR
P
A
