TNC 425/TNC 415 B/TNC 407 5-32
5 Werkzeug-Bewegungen programmieren

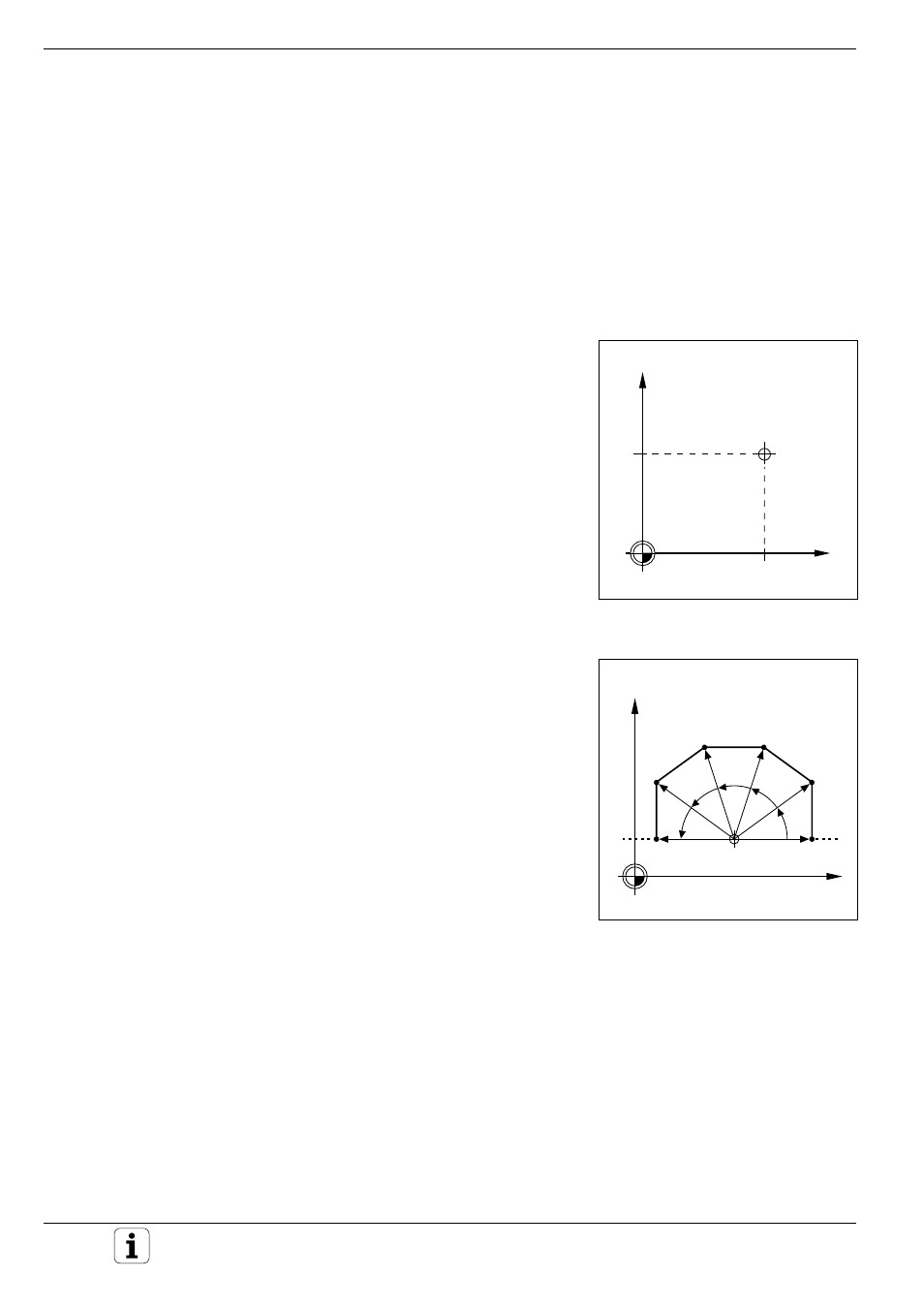

Abb. 5.40: Konturzug aus Geraden mit
Polarkoordinaten
Abb. 5.39: Der Pol ist identisch mit CC
X
Y
CC
PA
PR
IPA IPA
IPA
IPA
X
Y
CC
CC
Y
CC
X
5.5 Bahnbewegungen – Polarkoordinaten
Polarkoordinaten werden vorteilhaft eingesetzt bei:
• Positionen auf Kreisbögen
• Werkstück-Zeichnungen mit Winkelangaben
Die Polarkoordinaten werden ausführlich im
Abschnitt „Grundlagen“ erklärt.
Polarkoordinaten-Angaben sind mit einem P
gekennzeichnet.
Polarkoordinaten-Ursprung: Pol CC
Der Pol wird an einer beliebigen Stelle im Programm definiert, bevor
Positionen durch Polarkoordinaten angegeben werden. Der Pol wird mit
einem CC-Satz wie ein Kreismittelpunkt durch seine Koordinaten im
rechtwinkligen Koordinatensystem festgelegt.
Gerade LP
• Für PA können Werte von –360° bis +360° eingegeben werden.
• Das Vorzeichen von PA ist durch die Winkelbezugsachse festgelegt:
Winkel von der Winkelbezugsachse zu PR
im Gegen-Uhrzeigersinn: PA>0
Winkel von der Winkelbezugsachse zu PR
im Uhrzeigersinn: PA<0
