TNC 425/TNC 415 B/TNC 407 2-7
2 Handbetrieb und Einrichten

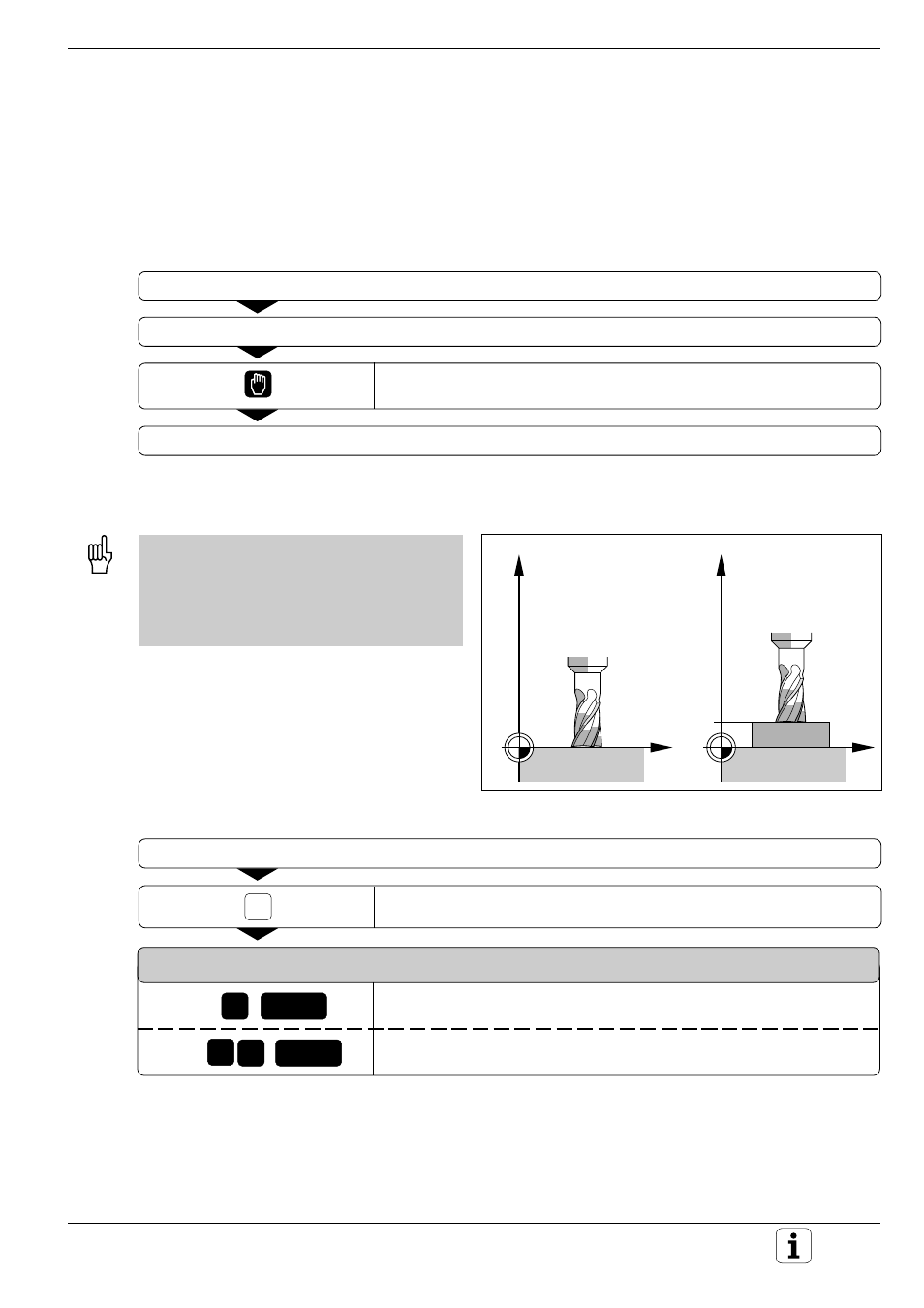

Abb. 2.5: Bezugspunkt-Setzen in der Zustellachse;
rechts mit Schutzblech
z.B.
0
z.B.
5 0
ENT
ENT
Z
X
Z
X
d
2.3 Bezugspunkt-Setzen ohne 3D-Tastsystem
Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordinaten
einer bekannten Werkstück-Position gesetzt. Besonders schnell, einfach
und genau erfolgt das Bezugspunkt-Setzen mit einem HEIDENHAIN 3D-
Tastsystem (siehe S. 9-11).
Vorbereitung
Werkstück aufspannen und ausrichten
Nullwerkzeug mit bekanntem Radius einwechseln
Betriebsart MANUELLER BETRIEB wählen
Sicherstellen, daß die TNC IST-Positionen anzeigt (siehe S. 11-9)
Bezugspunkt-Setzen in der Zustellachse
Schutzmaßnahme:
Falls die Werkstück-Oberfläche nicht an-
gekratzt werden darf, wird auf das Werkstück
ein Blech bekannter Dicke d gelegt. Für den
Bezugspunkt in der Zustellachse muß dann ein
um d größerer Wert eingegeben werden.
Werkzeug verfahren, bis es die Werkstück-Oberfläche berührt (ankratzt)
Zustell-Achse wählen
BEZUGSPUNKT-SETZEN Z =
Nullwerkzeug: Anzeige auf Z = 0 setzen oder Dicke d des Bleches
eingeben
Voreingestelltes Werkzeug: Anzeige auf Länge L des Werkzeugs
setzen, z.B. Z=50 mm oder Summe Z=L+d eingeben
TNC4xx\BA\NEUTRAL\8B101040
Z z.B.
