Seite 128
5-29
TNC 425/TNC 415 B/TNC 407
5
Werkzeug-Bewegungen programmieren
Bahnbewegungen – rechtwinklige Koordinaten
X
5
0
z.B.
Y
+/
1
0
ENT
CT

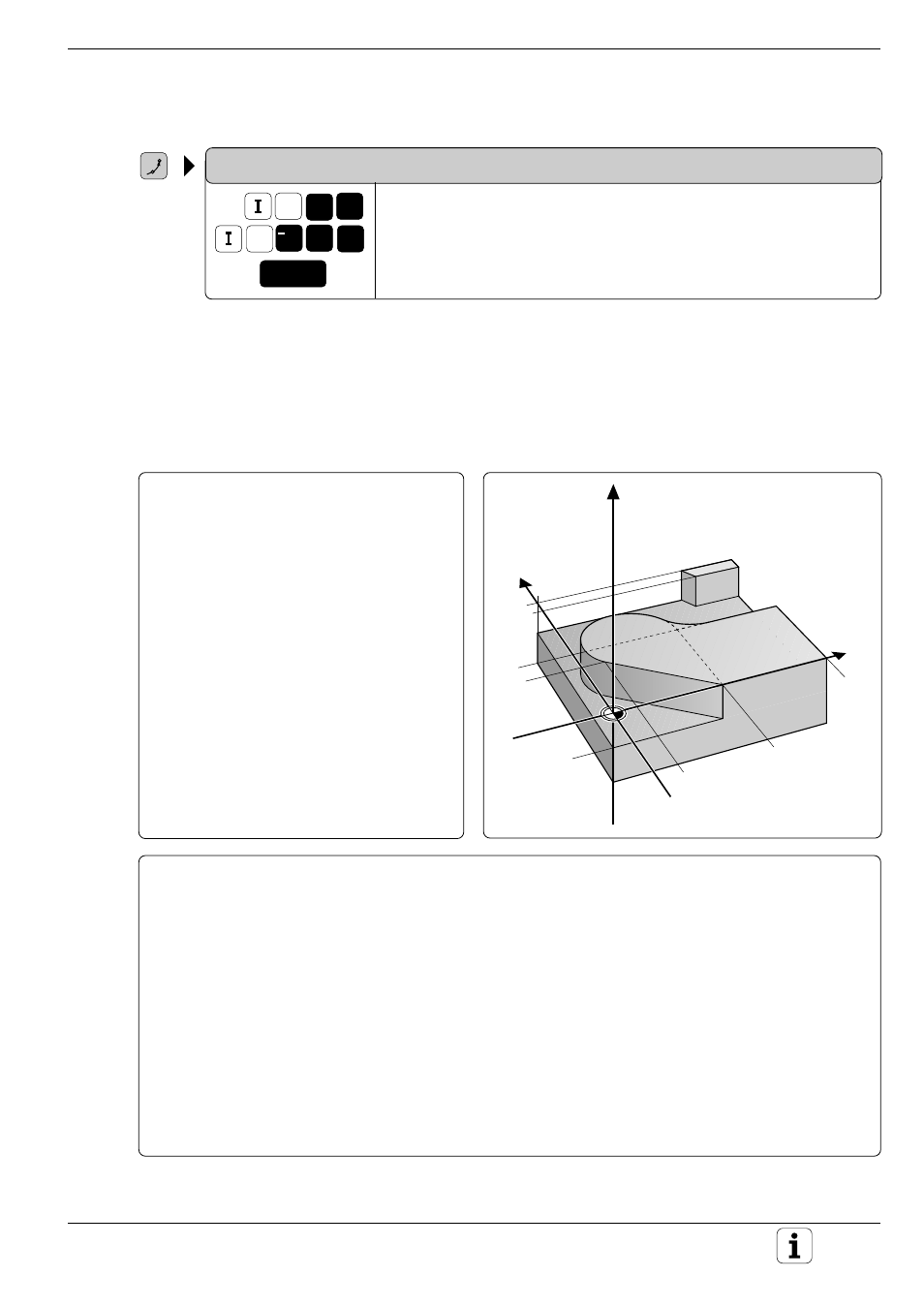

Übungsbeispiel: Kreisbogen im Anschluß an Geradenstück fräsen
Koordinaten der
Übergangsstelle
Gerade-Kreisbogen:
X
= 10 mm
Y
= 40 mm
Koordinaten des
Kreisbogen-
Endpunkts:
X
= 50 mm
Y
= 50 mm
Frästiefe:
Z
F
= –15 mm
Werkzeug-Radius:
R
= 20 mm
100
–15
100
40
50
10
50
Y
X
Z
90
Bearbeitungsprogramm
0
BEGIN PGM TANGENTE MM ............................ Programm-Beginn
1
BLK FORM 0.1 Z X+0 Y+0 Z–20 ........................ Rohteil
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 2 L+0 R+20 ..................................... Werkzeug definieren
4
TOOL CALL 2 Z S 1000 ..................................... Werkzeug aufrufen
5
L Z+100 R0 F MAX M6 ...................................... Werkzeug einwechseln
6
APPR LN X+50 Y+0 Z–15 LEN+20 RL F100 M3 Kontur anfahren auf Geraden senkrecht zum ersten Kontur-
element
7
L X+10 Y+40 ...................................................... Geradenstück, an das der Kreisbogen tangential anschließt
8
CT X+50 Y+50 .................................................... Kreisbogen zum Endpunkt mit der Koordinaten X = 50 mm
und Y = 50 mm; schließt tangential an Gerade aus Satz 7 an
9
L X+100 .............................................................. Kontur fertigstellen
10
DEP LCT X+130 Y+70 Z+100 R20 F2000 M2 ... Kontur verlassen auf tangentialer Kreisbahn mit
anschließendem Geradenstück; Werkzeugachse freifahren
und Programm beenden
11
END PGM TANGENTE MM
Kreisbahn CT mit tangentialem Anschluß programmieren
KOORDINATEN
Koordinaten des Kreisbogen-Endpunkts eingeben,
z.B. IX = 50 mm, IY = –10 mm
Eingabe, falls nötig:
• Radius-Korrektur
• Vorschub
• Zusatz-Funktion
NC-Satz z.B. CT IX+50 IY–10 RR
