Seite 116
5-17
TNC 425/TNC 415 B/TNC 407
5
Werkzeug-Bewegungen programmieren

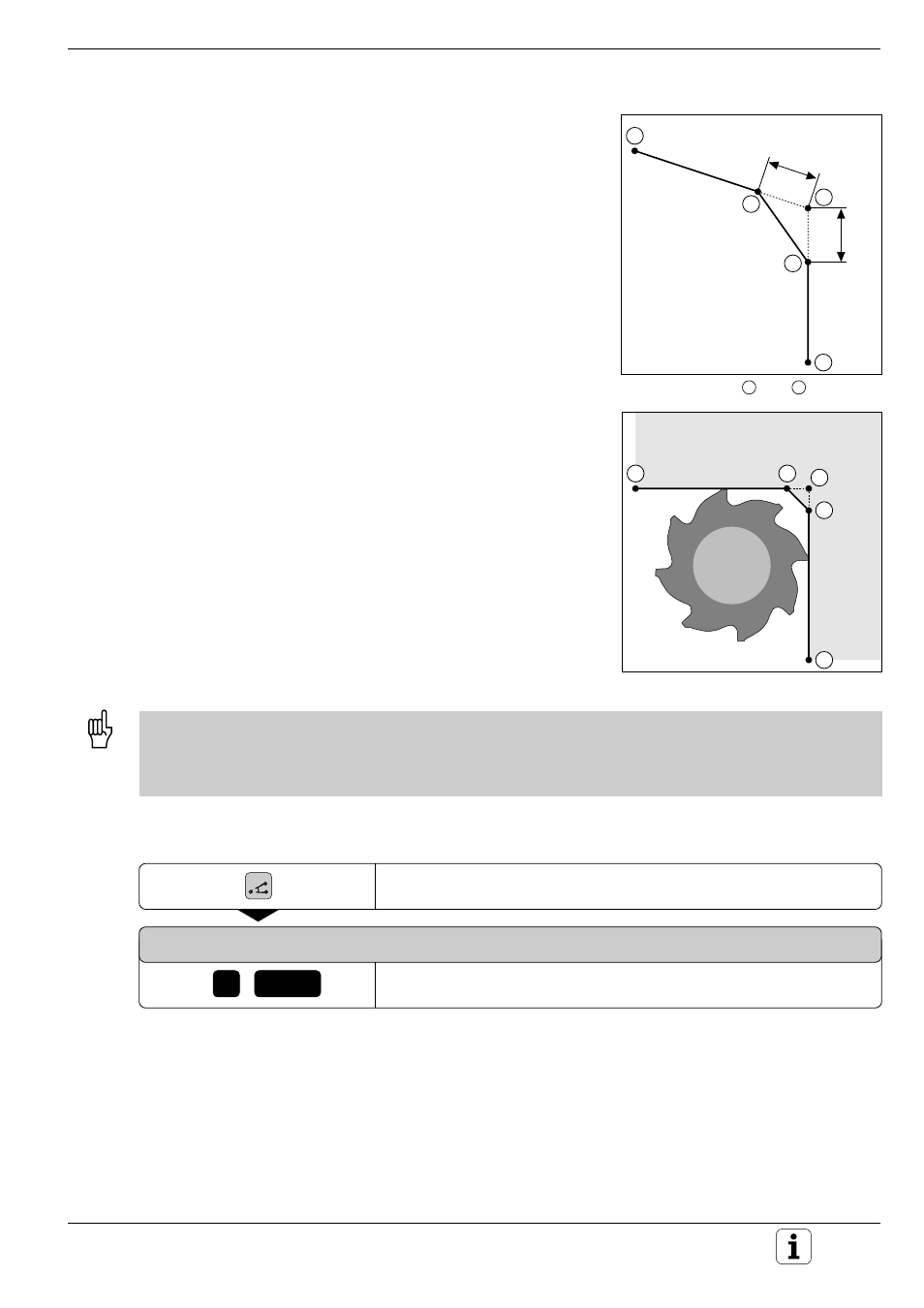

Abb. 5.20: Fase von
S
nach
Z
Abb. 5.21: Werkzeugradius zu groß
Bahnbewegungen – rechtwinklige Koordinaten
CHF
1
E
2
Z
S
5
z.B.
ENT
Fase CHF
Konturecken, die durch den Schnitt zweier Geraden entstehen, können
mit Fasen versehen werden.
Eingegeben wird die Länge LF des Fasenabschnitts.
Voraussetzungen:
• In den Sätzen vor und hinter dem CHF-Satz werden jeweils beide
Koordinaten der Ebene programmiert, in der die Fase ausgeführt wird.
• Die Radiuskorrektur vor und hinter dem CHF-Satz muß gleich sein.
• Die Fase muß mit dem aktuellen Werkzeug ausführbar sein.
• Eine Kontur darf nicht mit einem CHF-Satz begonnen werden.
• Eine Fase wird nur in der Bearbeitungsebene ausgeführt.
• Der Vorschub beim Fasen ist gleich dem davor programmierten Vorschub.
• Der von der Fase abgeschnittene Eckpunkt E wird nicht angefahren.
Fase programmieren
„Fase“ wählen
FASEN-ABSCHNITT?
Länge des Fasenabschnitts eingeben, z.B. 5 mm
NC-Satz: z.B. CHF 5
1
S
E
2
CHF
CHF
Z
