TNC 425/TNC 415 B/TNC 407 5–54
5 Werkzeug-Bewegungen programmieren
5.6 Bahnbewegungen – Freie Konturprogrammierung FK
1
END
X
Y
13
17
FPOL
CC
33
°
E1
E2
PR (E2)
–20 PR (E1)
PR (CC)

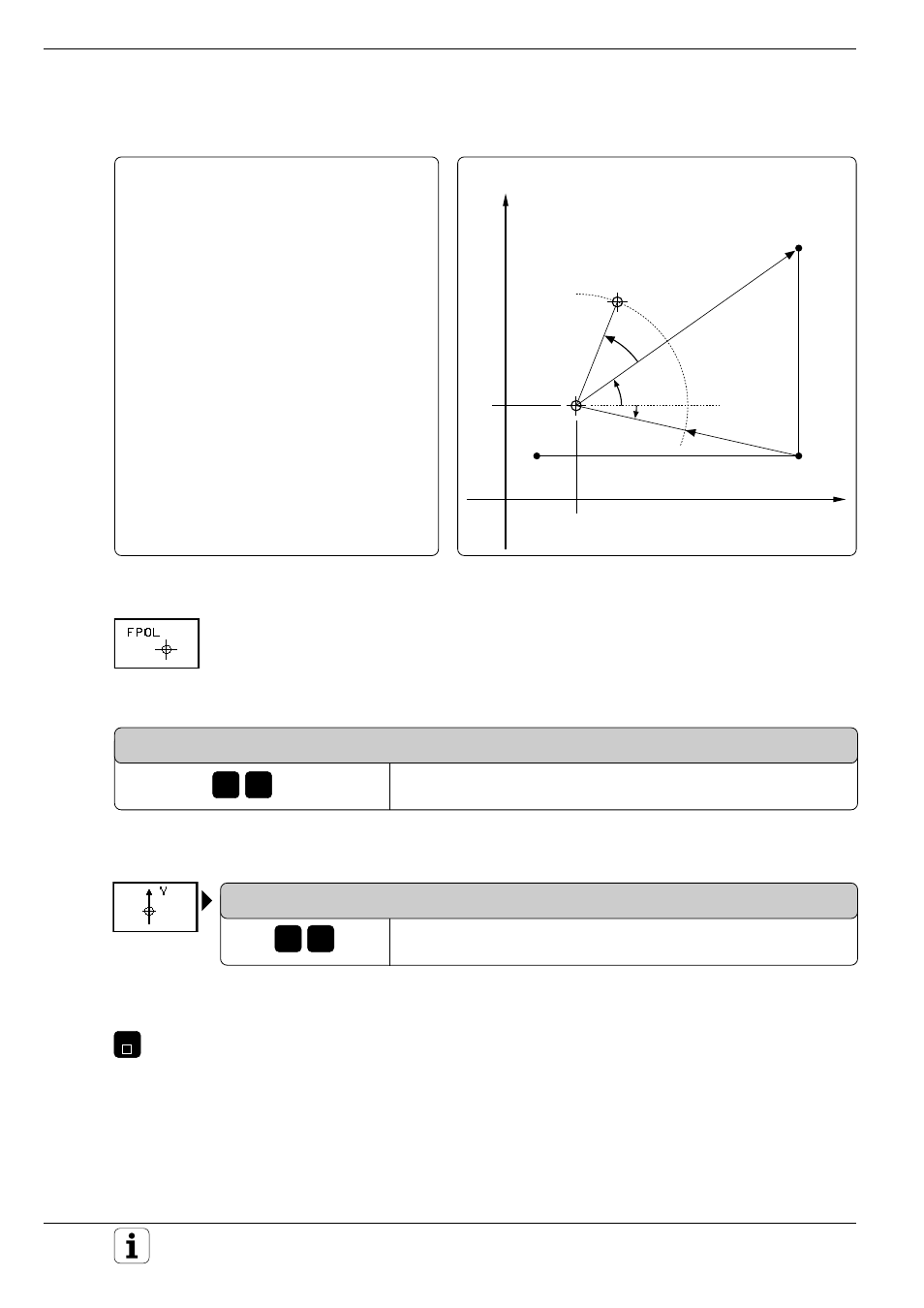

Übungsbeispiel: Kreismittelpunkt in Polarkoordinaten bezogen auf den Endpunkt eines anderen
Konturelements
Bekannte Angaben für CC:
• Rechtwinklige Koordinaten von FPOL:
X = 13, Y = 17 mm
• Polarkoordinaten-Radius
ist 20 mm kürzer als der Abstand von FPOL
zum Endpunkt von E1:
IPR
= –20 mm
• Polarkoordinaten-Winkel ist 33° größer als
der entsprechende Winkel für den Endpunkt
von E2:
IPA
= 33°
Dialogeröffnung für FPOL:
X-Koordinate von FPOL eingeben:
FPOL: KOORDINATEN
X-Koordinate eingeben, X=13 mm
Y-Koordinate von FPOL eingeben:
FPOL: KOORDINATEN
Y-Koordinate eingeben, Y=17 mm
Satz abschließen:
NC-Satz: FPOL X+13 Y+17
7
1 3
