9-17 TNC 425/TNC 415 B/TNC 407
9 3D-Tastsysteme
oder
I
9.3 Werkstücke vermessen mit 3D-Tastsystemen
Mit dem 3D-Tastsystem können bestimmt werden:
• Positions-Koordinaten und daraus
• Maße und Winkel am Werkstück

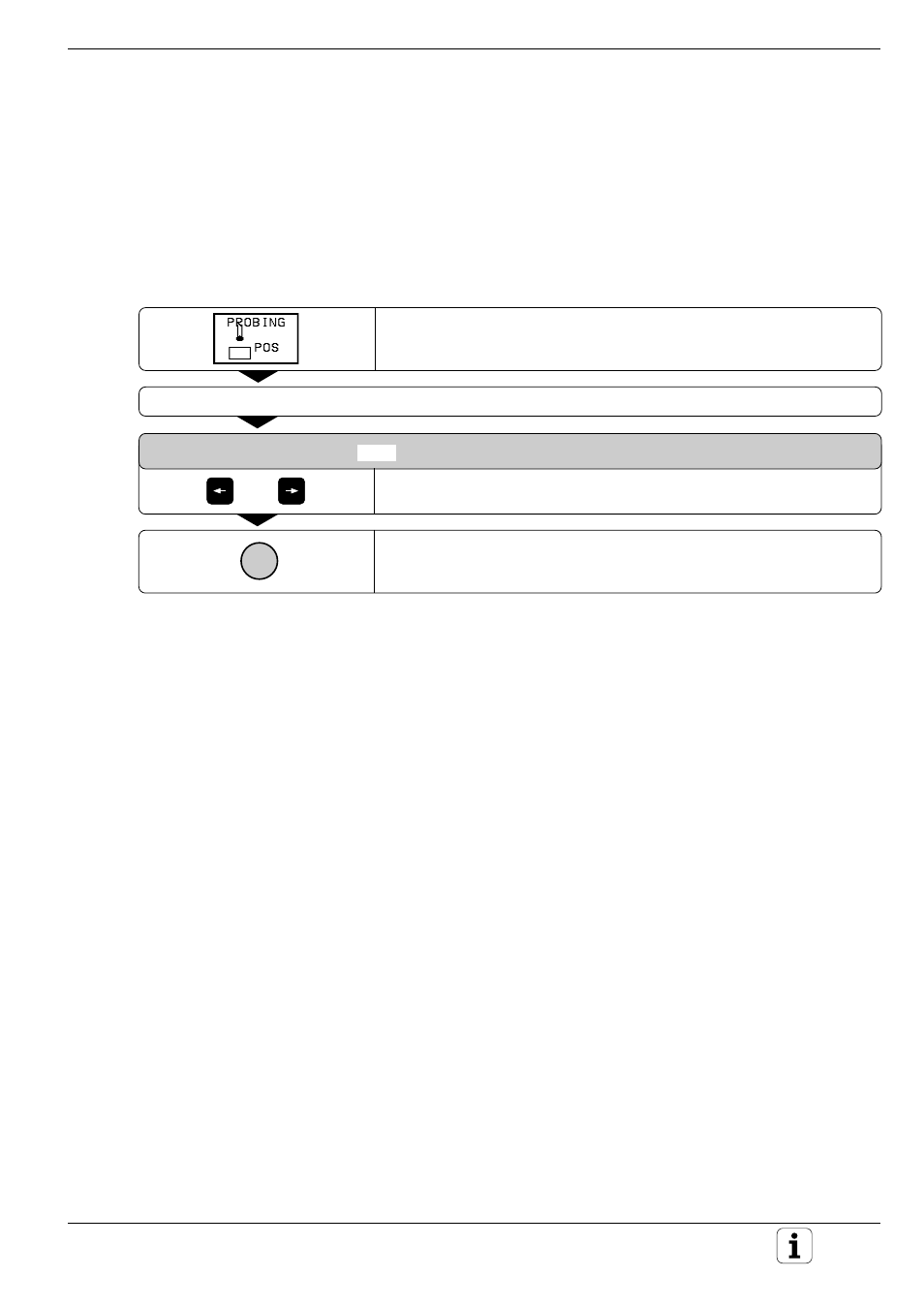

Koordinate einer Position am ausgerichteten Werkstück bestimmen
Antastfunktion mit Softkey PROBING POS wählen
Tastsystem in die Nähe des Antastpunkts verfahren
X + X – Y + Y – Z + Z –
Antastrichtung und gleichzeitig Achse wählen, auf die die Koordinate
sich beziehen soll
Antastvorgang starten
Die TNC zeigt die Koordinate des Antastpunkts als BEZUGSPUNKT an.
Koordinaten eines Eckpunktes in der Bearbeitungsebene bestimmen
Koordinaten des Eckpunkts bestimmen, wie unter „Ecke als Bezugs-
punkt“ beschrieben. Die TNC zeigt die Koordinaten der angetasteten
Ecke als BEZUGSPUNKT an.
