5-25 TNC 425/TNC 415 B/TNC 407
5 Werkzeug-Bewegungen programmieren

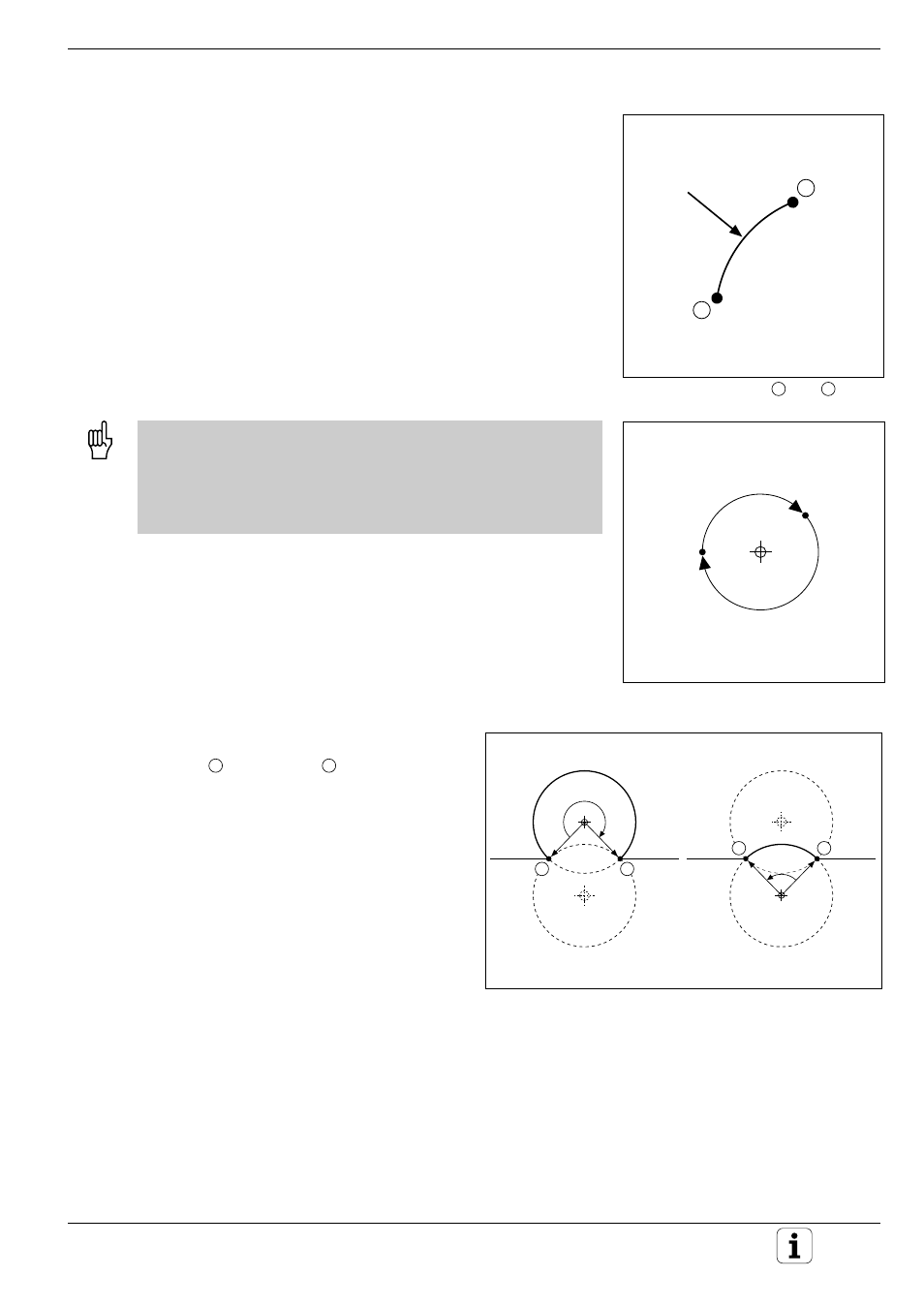

Abb. 5.33: Kreisbögen für Zentriwinkel CCA größer und kleiner 180°
Abb. 5.31: Kreisbahn von S nach E mit
Radius R
Abb. 5.32: Vollkreis mit zwei CR-Sätzen
5.4 Bahnbewegungen – rechtwinklige Koordinaten
E
S
R
S1=E2
E1=S2
CC
R
S E
R
CC
R
S E
R
CCA>180
°
CCA
CCA
CCA<180
°
Kreisbahn CR mit festgelegtem Radius
Das Werkzeug verfährt auf einer Kreisbahn mit dem Radius R.
Eingaben
• Koordinaten des Kreisbogen-Endpunkts
• Radius R des Kreisbogens
• Drehsinn DR
• Für einen Vollkreis müssen zwei CR-Sätze hintereinander
programmiert werden.
• Der Abstand von Start- und Endpunkt des Kreisbogens darf nicht
größer als der Kreisdurchmesser sein.
• Der maximale Radius beträgt 99,999 m.
• Die Eingabe von Winkelachsen (A, B, C) ist erlaubt.
Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt
S
und Endpunkt
E
auf der Kontur
lassen sich durch vier verschiedene Kreisbögen mit
gleichem Radius miteinander verbinden.
Die Kreisbögen unterscheiden sich in Länge und
Wölbung.
Größerer Kreisbogen: CCA>180° (Kreisbogen ist
länger als Halbkreis)
Eingabe: Radius R mit negativem Vorzeichen
(R<0).
Kleinerer Kreisbogen: CCA<180° (Kreisbogen ist
kürzer als Halbkreis)
Eingabe: Radius R mit positivem Vorzeichen (R>0).
