8-19
8 Zyklen
TNC 407/ TNC 415 B/ TNC 425
8.3 SL-Zyklen (Gruppe I)
KONTUR (Zyklus 14)
Anwendung
In Zyklus 14 KONTUR werden die Unterprogram-
me aufgelistet, die zu einer Gesamtkontur überla-
gert werden.
Eingaben
Eingegeben werden die LABEL-Nummern der
Unterprogramme. Es können maximal 12 Unter-
programme aufgelistet werden.
Wirkung
Zyklus 14 ist ab seiner Definition wirksam.
Beispiel:
TOOL DEF 3 L+0 R+3,5
TOOL CALL 3 Z S1500 .............................................. Bearbeitungsebene senkrecht zur Z-Achse
CYCL DEF 14.0 KONTUR
CYCL DEF 14.1 KONTURLABEL 1/2/3
L Z+100 R0 FMAX M2
LBL 1 .......................................................................... Erstes Konturlabel zu Zyklus 14 KONTUR
L X+0 Y+10 RR F150 M3 ........................................... Bearbeitung in der X/Y-Ebene
L X+20 Y+10
CC X+50 Y+50
.
.
.
.
.
.
.
.
.
A B
D C

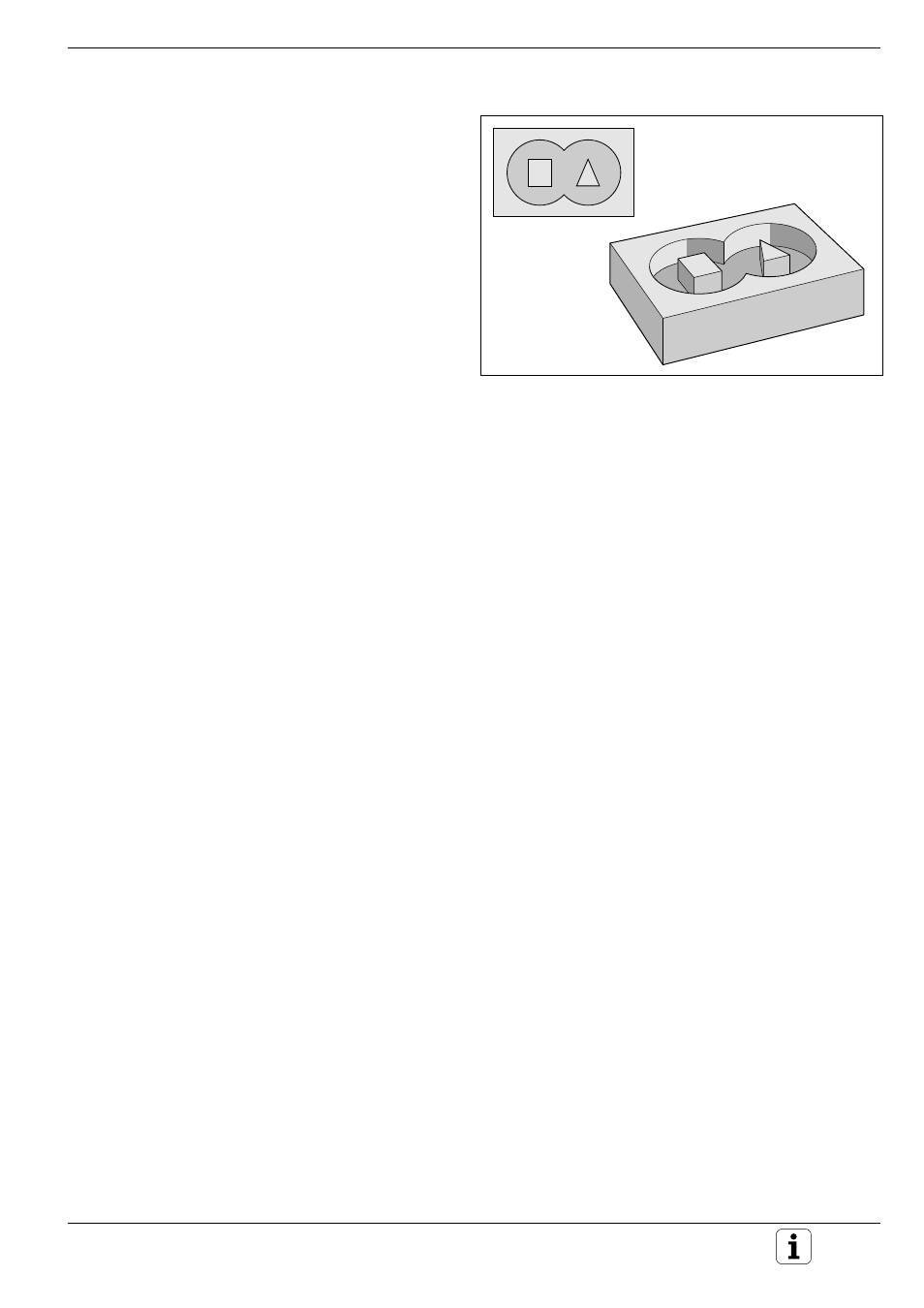

Abb. 8.14: Beispiel einer SL-Kontur: A, B = Taschen; C, D = Inseln
