5–47
TNC 425/TNC 415 B/TNC 407
Bahnbewegungen – Freie Konturprogrammierung FK
5
Werkzeug-Bewegungen programmieren
4
2
45
°
X
Y
20
G1
E1
END

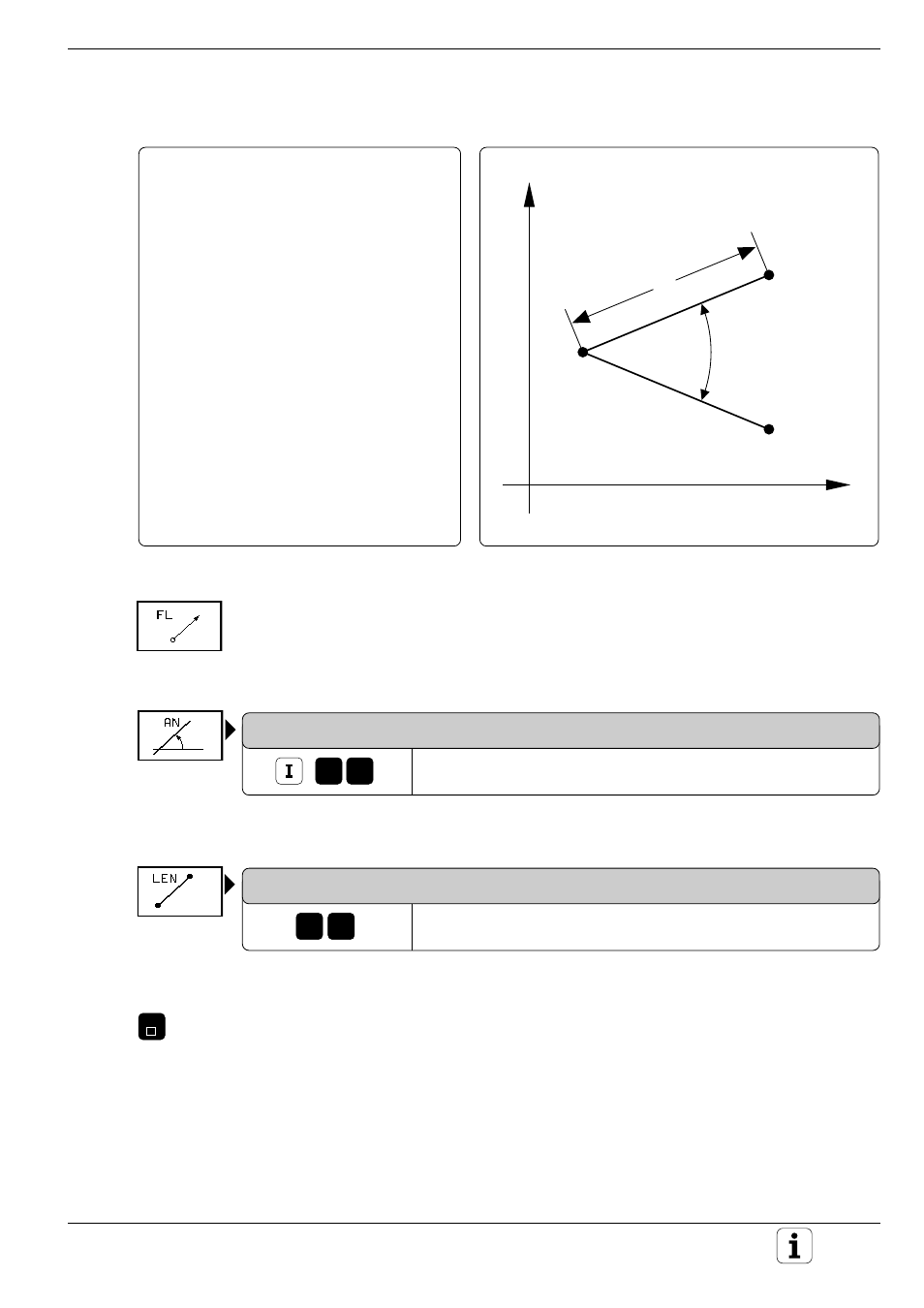

Übungsbeispiel: Winkel zwischen zwei Geraden, Länge
Bekannte Angabe für Gerade G1:
G1 schließt mit dem vorhergehenden
Konturelement E1 den Winkel IAN=45° ein
und ist LEN=20 mm lang
Dialogeröffnung:
Gerade ohne tangentialen Anschluß
Winkel eingeben:
ANSTIEGSWINKEL?
Winkel inkremental eingeben, IAN=45°
Geradenlänge eingeben:
KANTENLAENGE?
Länge eingeben, LEN=20 mm
Satz abschließen:
NC-Satz: FL IAN+45 LEN 20
0
5
