TNC 425/TNC 415 B/TNC 407 9-28
9 3D-Tastsysteme

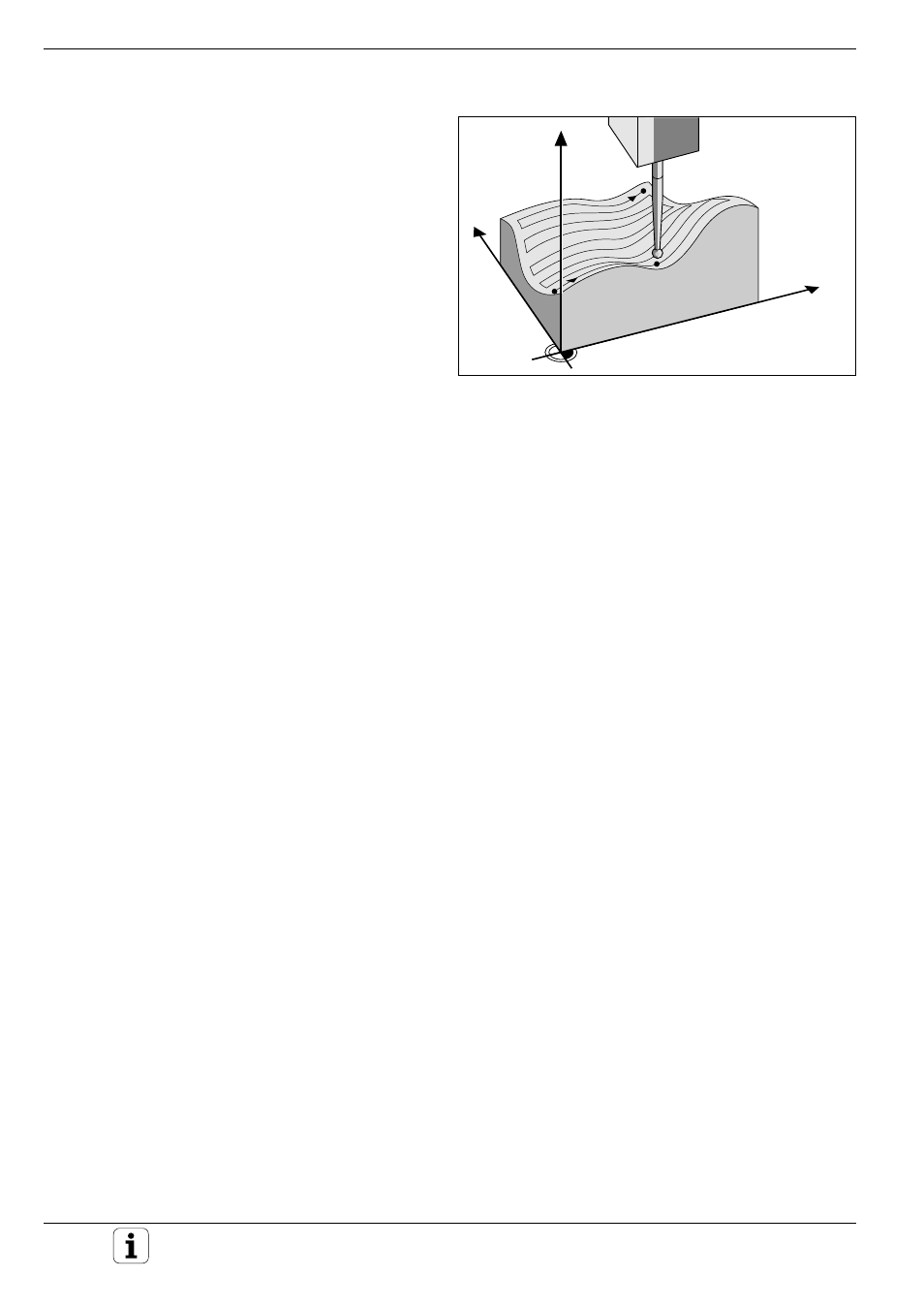

Abb. 9.22: Mäanderförmiges Abtasten einer Zeile der 3D-Form
9.4 Digitalisieren mit messendem Tastsystem (Option, nicht TNC 407)
Mäanderförmiges Digitalisieren
Mit dem Digitalisier-Zyklus 16 MAEANDER wird
eine 3D-Form mäanderförmig digitalisiert. Dieses
Verfahren eignet sich besonders für relativ flache
Formen. Falls Sie die Digitalisierdaten mit der
HEIDENHAIN-Auswertesoftware SUSA weiterver-
arbeiten, müssen Sie mäanderförmig digitalisieren.
Beim Digitalisiervorgang verfährt das Tastsystem –
ausgehend vom MIN-Punkt in der Bearbeitungs-
ebene – in positiver Richtung einer wählbaren
Achse der Bearbeitungsebene bis zur Bereichs-
grenze. Dort wird das Tastsystem um den Linien-
abstand versetzt und fährt anschließend auf dieser
Zeile wieder zurück. Am anderen Ende der Zeile
wird dann das Tastsystem erneut um den Linienab-
stand versetzt. Der Vorgang wiederholt sich, bis
der gesamte Bereich abgetastet ist.
Am Ende des Digitalisiervorgangs fährt das Tastsystem auf die
SICHERE HOEHE zurück.
Um bei unsymmetrischen Bereichen möglichst lange Zeilen zu erhalten,
können Sie einen Abtastwinkel eingeben.
Startpunkt
• MIN-Punkt-Koordinaten der Bearbeitungsebene aus Zyklus 5
BEREICH oder aus Zyklus 15 BEREICH (TABELLE),
Werkzeugachsen-Koordinate = SICHERE HOEHE
• Startpunkt automatisch anfahren:
zuerst in der Werkzeugachse auf SICHERE HOEHE, dann in der
Bearbeitungsebene
Form anfahren
Das Tastsystem fährt in negativer Werkzeugachsen-Richtung auf die
Form zu. Die Koordinaten der Position, bei der das Tastsystem die Form
berührt, werden gespeichert.
Y
X
Z
