MOD-Funktionen
TNC 425/ TNC 415 B/ TNC 407

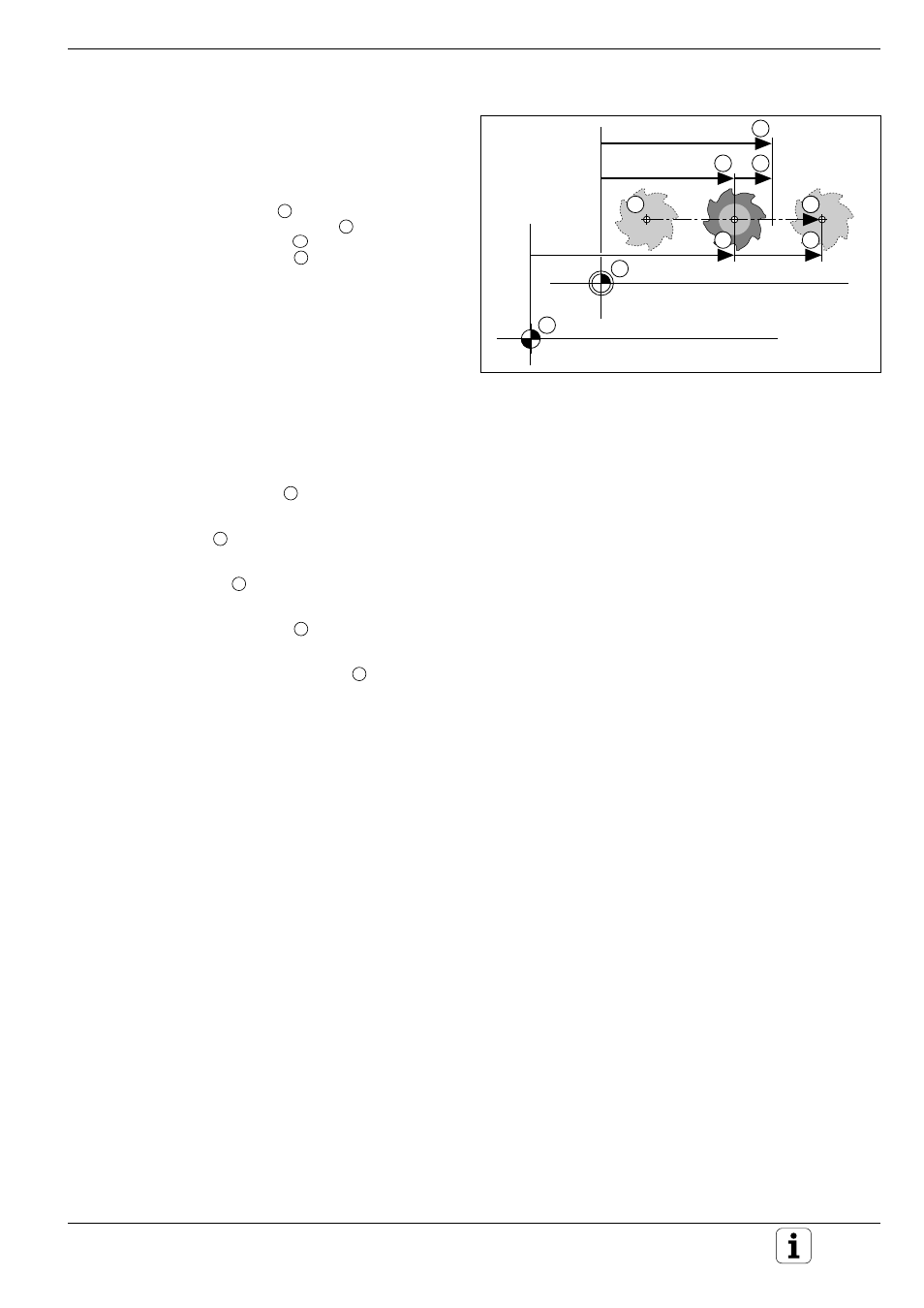

Abb. 11.6: Charakteristische Positionen an Werkstück und Maßstab
11.7 Positions-Anzeige wählen
In Abb. 11.6 sind die Positionen wie folgt
gekennzeichnet:
• Ausgangs-Position
A
• Ziel-Position des Werkzeugs
Z
• Werkstück-Nullpunkt
W
• Maschinen-Nullpunkt
M
Die TNC-Positions-Anzeigen können folgende
Koordinaten enthalten:
• Soll-Position; von der TNC momentan
vorgegebener Wert
1
................................................................ SOLL
• Ist-Position; auf der sich das Werkzeug gerade
befindet
2
.................................................................................. IST
• Schleppfehler; Differenz zwischen Soll- und
Ist-Position
3
............................................................................. SCHPF
• Referenz-Position; Ist-Position bezogen auf den
Maschinen-Nullpunkt
4
............................................................. REF
• Restweg zur programmierten Position; Differenz
zwischen Ist- und Ziel-Position
5
.............................................. RESTW
• Auslenkung des messenden Tastsystems TM 110 ................... AUSL.
Mit der MOD-Funktion POSITIONS-ANZEIGE (siehe Abb. 11.6) können
für die Status-Anzeige und die zusätzliche Status-Anzeige unterschiedli-
che Koordinaten-Darstellungen angewählt werden:
• POSITIONS-ANZEIGE in der Status-Anzeige:
obere Darstellungsart
• POSITIONS-ANZEIGE in der zusätzlichen Status-Anzeige:
untere Darstellungsart
