8-27

8

Zyklen

TNC 407/ TNC 415 B/ TNC 425

8.3

SL-Zyklen (Gruppe I)

Y

35

65

50

X

R25

R25

16

16

16

A

B

C

D

15

LBL 1

16

L X+10 Y+50 RL

17

CC X+35 Y+50

18

C X+10 Y+50 DR+

19

LBL 0

20

LBL 2

21

L X+90 Y+50 RL

22

CC X+65 Y+50

23

C X+90 Y+50 DR+

24

LBL 0

Fortsetzung nächste Seite

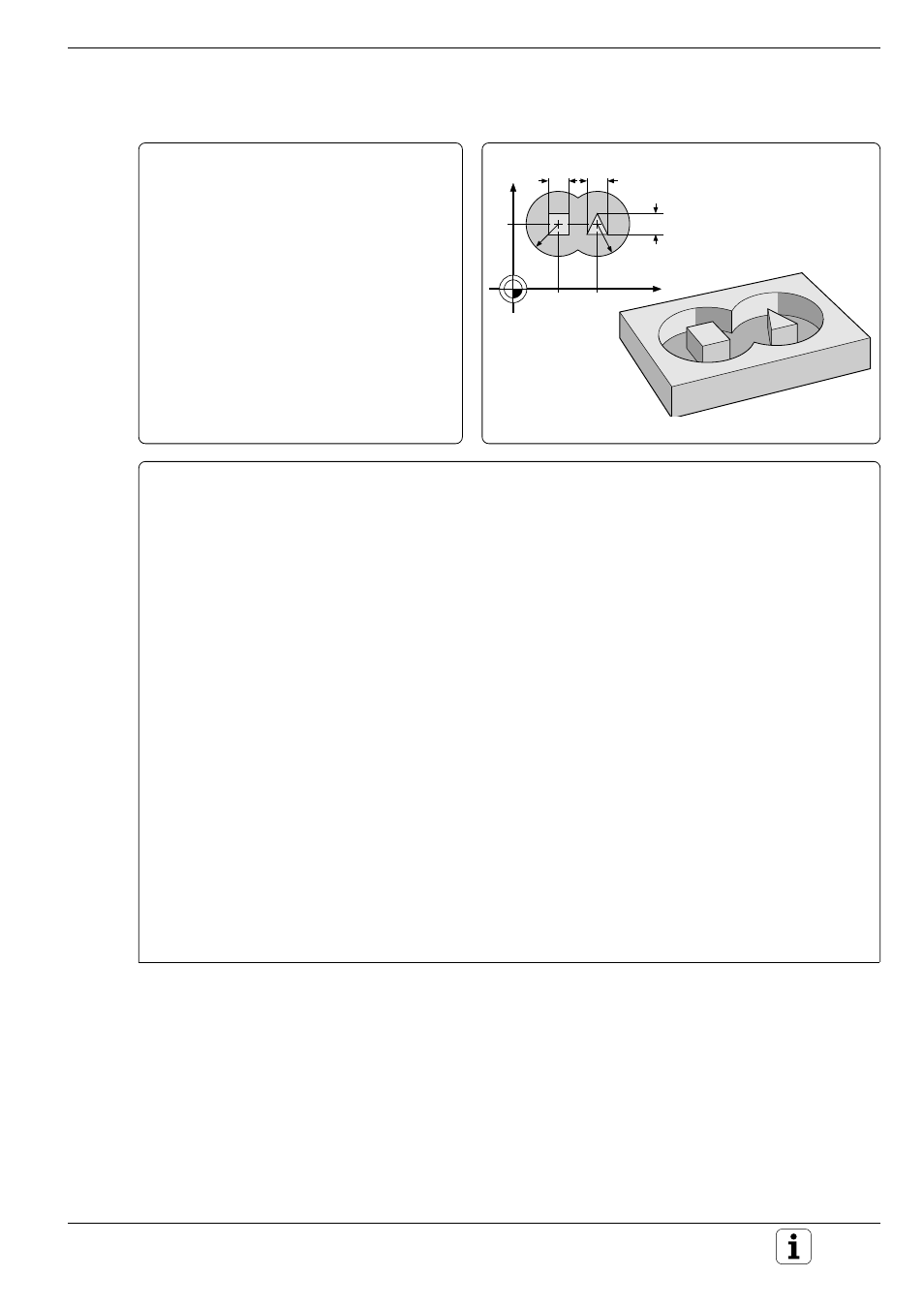

Übungsbeispiel: Überlagerte Taschen mit Inseln

PGM UEBERL3 erweitert PGM UEBERL1 um
die innenliegenden Inseln C und D

Werkzeug: Fräser mit einem Stirnzahn über
Mitte schneidend (DIN 844), Radius 3 mm

Die Kontur besteht aus den Elementen

A und B, also zwei sich überlagernden Taschen,
C und D, also zwei Inseln,

die sich innerhalb dieser Taschen befinden.

Zyklus im Bearbeitungsprogramm

0

BEGIN PGM UEBERL3 MM

1

BLK FORM 0.1 Z X+0 Y+0 Z–20

2

BLK FORM 0.2 X+100 Y+100 Z+0

3

TOOL DEF 1 L+0 R+3

4

CYCL DEF 14.0 KONTUR

5

CYCL DEF 14.1 KONTURLABEL 1/2/3/4

6

CYCL DEF 6.0 AUSRAUEMEN

7

CYCL DEF 6.1 ABST +2 TIEFE –10

8

CYCL DEF 6.2 ZUSTLG +5 F100 AUFM +2

9

CYCL DEF 6.3 WINKEL +0 F100

10 TOOL CALL 1 Z S1000

11

L Z+100 R0 F MAX M6

12

L Z+2 R0 F MAX M3

13

CYCL CALL

14 L Z+100 R0 F MAX M2
