4-5 TNC 425/TNC 415 B/TNC 407
4 Programmieren

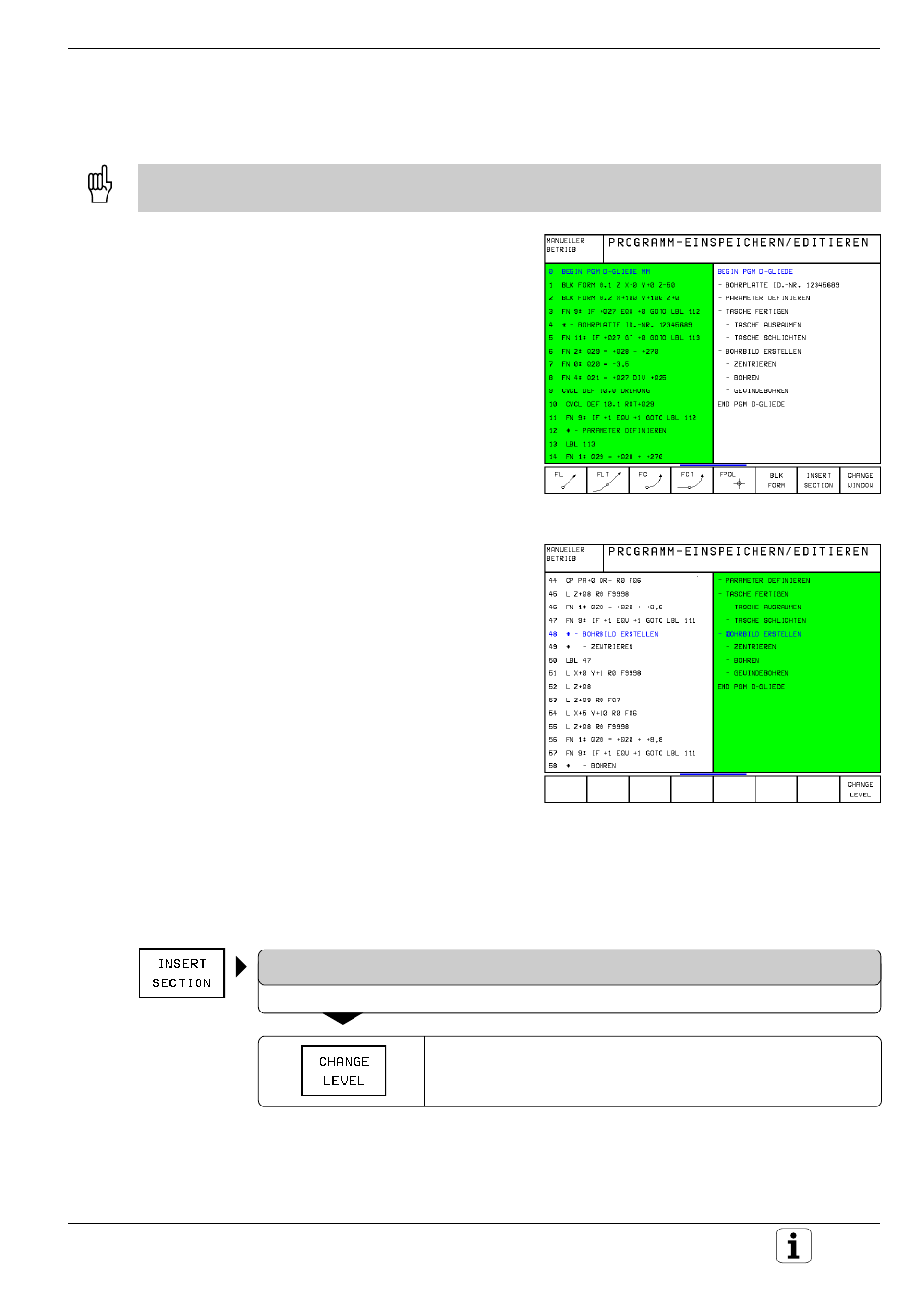

Abb. 4.3 TNC-Bildschirm beim Gliedern von Programmen,
rechte Seite aktiv
4.2 Programme gliedern
Wenn Sie Programme gliedern wollen, stellen Sie die Bildschirm-Aufteilung am besten auf PGM+SECTION
(siehe S. 1-6)
Um einen besseren Überblick bei langen Program-
men zu erhalten, können Sie im TNC-Programm
Gliederungs-Sätze in Form eines Textes eingeben.
Diese Gliederungs-Sätze werden von der TNC
zusätzlich im rechten Fenster des Bildschirms
angezeigt. Es stehen Ihnen dann zwei Möglich-
keiten zur Verfügung im Programm zu blättern:
• Im linken Fenster von NC-Satz zu NC-Satz
• Im rechten Fenster von Gliederungs-Satz zu
Gliederungs-Satz
Falls Sie im rechten Fenster von Gliederungs-Satz
zu Gliederungs-Satz blättern, führt die TNC die
NC-Satz-Anzeige im linken Fenster automatisch
mit. Sie können also mit einem Tastendruck
beliebig viele NC-Sätze überspringen. Mit dem
Softkey CHANGE WINDOW (change window =
engl. Fenster wechseln) können Sie vom linken
ins rechte Fenster und umgekehrt wechseln. Der
Hintergrund des aktiven Fensters wird in einer
über Maschinenparameter wählbaren Farbe
dargestellt.
Mit dem Softkey CHANGE LEVEL (change level =
engl. Ebene wechseln) können Sie die Ebene des
Gliederungs-Satzes – es stehen zwei Ebenen zur
Verfügung – festlegen. Die zweite Ebene wird im
Bildschirm weiter nach rechts eingerückt (siehe
Abb. 4.3).
Gliederungs-Texte und die Ebene des Gliede-
rungs-Satzes können Sie nachträglich in beiden
Fenstern ändern, indem Sie mit den horizontalen
Pfeiltasten in den entsprechenden Satz gehen.
Abb. 4.2 TNC-Bildschirm beim Gliedern von Programmen,
linke Seite aktiv
Gliederungs-Satz einfügen im linken Fenster
Der Dialog zur Eingabe eines Gliederungs-Satzes wird über den Softkey
INSERT SECTION (insert section = engl. Abschnitt einfügen) eröffnet.
Der Gliederungs-Satz wird hinter dem aktuellen Satz eingefügt.
GLIEDERUNGS-TEXT ?
Gliederungs-Text über die ASCII-Tastatur eingeben (maximal 244 Zeichen)
Ggf. Ebene des Gliederungs-Satzes ändern. Es stehen zwei Ebenen
zur Verfügung
Gliederungs-Satz einfügen im rechten Fenster
Geben Sie einfach den Text über die ASCII-Tastatur ein; die TNC fügt
den neuen Gliederungs-Satz hinter dem aktiven Gliederungs-Satz ein.
