TNC 425/TNC 415 B/TNC 407
1-22
1
Einführung
Cursorposition bei der Darstellung in 3 Ebenen
Die TNC blendet die Koordinaten der Cursorpositi-
on unten im Grafik-Fenster ein.
Angezeigt werden nur Koordinaten in der
Bearbeitungsebene.
Diese Funktion wird mit Maschinen-Parameter
MP7310 aktiviert.
Cursor-Position bei einer Ausschnitts-Vergrößerung
Bei einer Ausschnitts-Vergrößerung werden die
Koordinaten der Koordinatenachse angezeigt, die
gerade für eine Ausschnitts-Vergrößerung
bearbeitet wird.
Die Koordinaten entsprechen dem Bereich, der für
die Ausschnitts-Vergrößerung festgelegt wird.
Links vom Schrägstrich wird die kleinste Koordina-
te des Bereichs auf der aktuellen Achse angezeigt,
rechts davon die größte.
3D-Darstellung
Das Werkstück wird räumlich abgebildet.
Die 3D-Darstellung kann um die vertikale Achse
gedreht werden.
Die Umrisse des Rohteils zu Beginn der grafischen
Simulation lassen sich durch einen Rahmen
darstellen.
In der Betriebsart PROGRAMM-TEST stehen Funk-
tionen zur Ausschnitts-Vergrößerung zur Verfü-
gung.

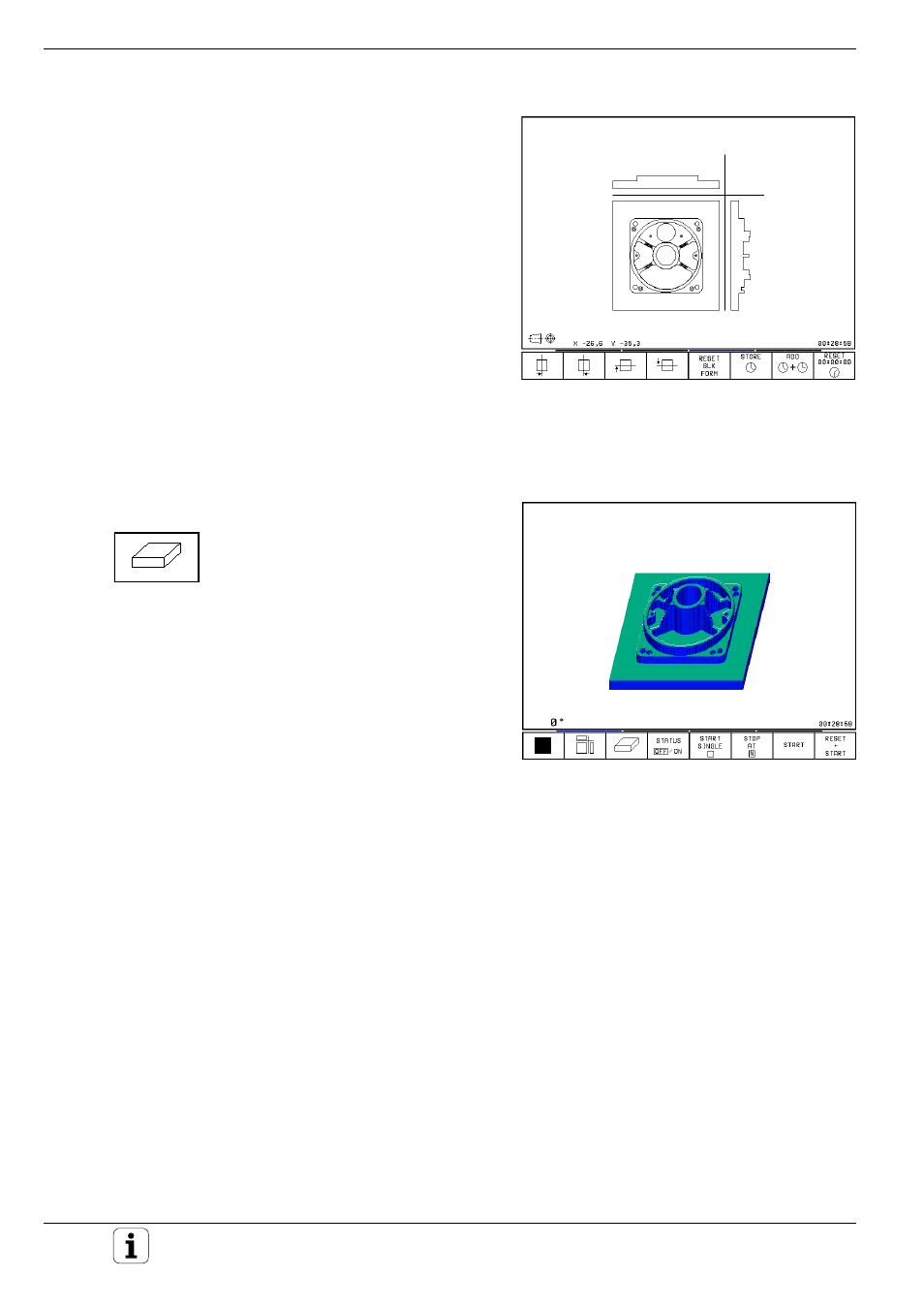

Abb. 1.27: Die Koordinaten der Cursor-Position stehen links
unter der Grafik
Abb. 1.28: TNC-Grafik 3D-Darstellung
